XRD sample holder 영향: holder 피크와 배경 신호를 확인해야 하는 이유

XRD에서 sample holder가 중요한 이유

XRD는 시료에서 발생하는 회절 신호를 측정하는 분석법입니다. 이상적으로는 측정된 피크가 모두 시료에서 나온 신호여야 합니다.

하지만 실제 측정에서는 시료뿐 아니라 sample holder, substrate, adhesive, cover film 등 주변 재료의 신호가 함께 들어올 수 있습니다.

Sample holder 영향으로 발생할 수 있는 문제는 다음과 같습니다.

holder 피크가 나타남
배경 신호가 증가함
시료 피크와 holder 피크가 겹침
약한 피크가 가려짐
소량 시료에서 holder 신호가 상대적으로 강해짐
정성분석에서 불순물 피크로 오해함
정량분석 신뢰도가 낮아짐

따라서 XRD 패턴을 해석할 때는 시료 피크만 보는 것이 아니라, 사용한 sample holder의 종류와 배경 신호도 함께 확인해야 합니다.

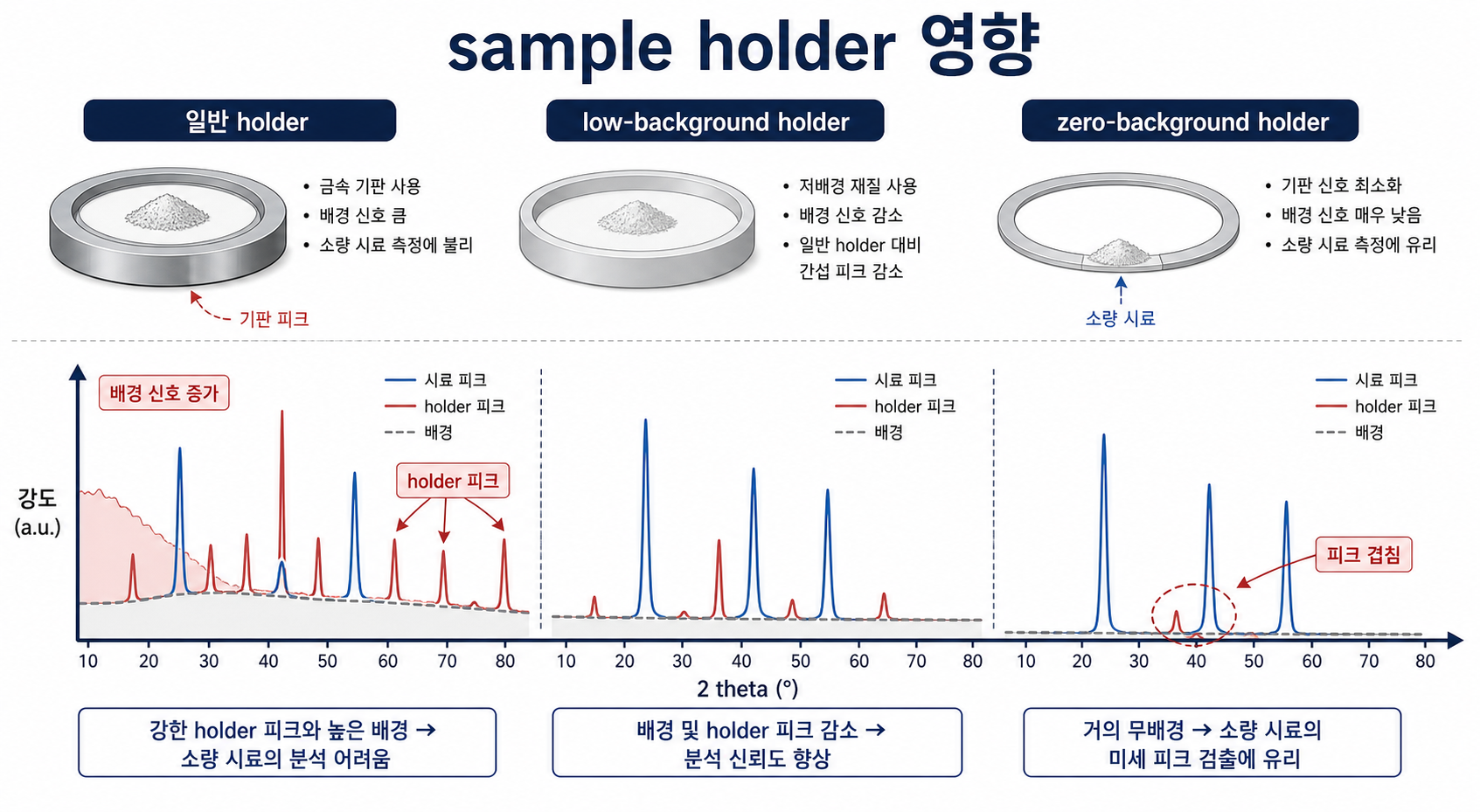

일반 sample holder의 영향

일반적인 분말 XRD holder는 금속, 플라스틱, 유리, 세라믹 등 다양한 재질로 만들어질 수 있습니다. 시료가 충분히 두껍고 holder를 완전히 덮고 있다면 holder 영향은 상대적으로 작을 수 있습니다.

하지만 시료량이 부족하거나, 시료가 얇게 깔려 있거나, X-ray가 holder까지 도달하면 holder 신호가 XRD 패턴에 나타날 수 있습니다.

일반 holder에서 자주 발생하는 문제는 다음과 같습니다.

상황	발생 가능 문제
시료량 부족	holder 피크 노출
시료층이 너무 얇음	substrate 또는 holder 신호 증가
holder 재질이 결정성	sharp peak 발생 가능
시료 피크가 약함	holder 피크와 구분 어려움
저각 영역 분석	배경 신호 영향 증가 가능

특히 약한 불순물 피크를 찾는 분석에서는 holder 피크를 불순물로 착각할 수 있으므로 주의가 필요합니다.

Holder 피크를 확인하는 방법

XRD 패턴에서 예상하지 못한 피크가 나타났다고 해서 바로 불순물이라고 판단하면 안 됩니다. 먼저 holder 또는 substrate에서 나온 피크인지 확인해야 합니다.

Holder 피크 확인 방법은 다음과 같습니다.

빈 holder를 blank로 측정한다.
동일 holder로 측정한 이전 데이터를 확인한다.
시료를 충분히 두껍게 올려 다시 측정한다.
low-background holder로 바꿔 측정한다.
피크 위치가 holder 재질의 known peak와 맞는지 확인한다.
같은 시료를 다른 holder에서 측정해 비교한다.

특히 반복적으로 같은 2θ 위치에서 낯선 피크가 나타난다면 holder 피크 가능성이 있습니다. 이 경우 blank 측정 데이터가 있으면 해석이 훨씬 쉬워집니다.

Low-background holder를 사용하는 이유

Low-background holder는 일반 holder보다 배경 신호와 간섭 피크를 줄이기 위해 사용합니다. 시료 피크가 약하거나 시료량이 적을 때 유용합니다.

Low-background holder가 필요한 경우는 다음과 같습니다.

시료량이 매우 적은 경우
약한 피크를 확인해야 하는 경우
불순물 피크를 검출해야 하는 경우
amorphous hump를 관찰해야 하는 경우
배경 신호를 낮춰야 하는 경우
일반 holder 피크가 시료 피크와 겹치는 경우

다만 low-background holder를 사용한다고 해서 모든 문제가 사라지는 것은 아닙니다. 시료가 너무 적거나 표면이 고르지 않으면 여전히 피크 강도와 재현성이 떨어질 수 있습니다.

Zero-background holder의 장점과 주의점

Zero-background holder는 배경 신호를 최소화하기 위해 사용하는 holder입니다. 일반적으로 단결정 Si 등 특정 방향으로 절단된 재료를 사용해 측정 범위에서 회절 신호가 거의 나오지 않도록 설계됩니다.

Zero-background holder는 소량 시료 분석이나 약한 피크 검출에 유리합니다.

장점은 다음과 같습니다.

holder 피크를 최소화할 수 있음
배경 신호가 낮음
소량 시료 분석에 유리함
약한 피크 검출에 도움
amorphous 성분 확인에 유리할 수 있음

하지만 주의할 점도 있습니다.

시료를 너무 얇게 올리면 intensity가 약할 수 있음
시료가 한쪽으로 몰리면 재현성이 떨어질 수 있음
표면 평탄도 확보가 어려울 수 있음
holder 자체가 비싸고 취급에 주의가 필요함
특정 조건에서는 substrate 관련 신호가 완전히 사라지지 않을 수 있음

따라서 zero-background holder는 좋은 도구이지만, 시료 준비가 부실하면 기대한 만큼 데이터 품질이 좋아지지 않을 수 있습니다.

Sample holder와 소량 시료 분석

소량 시료 분석에서는 sample holder 영향이 훨씬 커집니다. 시료가 충분히 두껍게 올라가지 않으면 X-ray가 holder까지 도달하고, 그 결과 holder 피크 또는 배경 신호가 상대적으로 크게 나타납니다.

소량 시료에서 자주 보이는 현상은 다음과 같습니다.

전체 피크 intensity가 낮음
holder 피크가 상대적으로 강함
background 대비 signal이 약함
noise가 커짐
피크 재현성이 낮음
시료 위치에 따라 결과가 달라짐

이런 경우에는 일반 holder보다 low-background holder 또는 zero-background holder 사용을 검토하는 것이 좋습니다. 또한 측정 시간을 늘리거나, scan range를 필요한 구간으로 좁히는 방법도 도움이 될 수 있습니다.

Sample holder 피크와 불순물 피크 구분

XRD 정성분석에서 가장 조심해야 하는 부분 중 하나가 holder 피크를 불순물 피크로 오해하는 것입니다.

불순물 피크처럼 보이는 작은 피크가 있을 때는 다음을 확인해야 합니다.

해당 피크가 blank holder에서도 나타나는가
시료량을 늘렸을 때 피크가 줄어드는가
다른 holder로 측정했을 때 사라지는가
시료의 예상 조성과 맞지 않는 피크인가
동일 장비에서 반복적으로 같은 위치에 나타나는가
substrate 또는 adhesive 사용 여부가 있는가

만약 holder를 바꿨을 때 해당 피크가 사라진다면, 시료의 불순물이 아니라 holder 영향일 가능성이 큽니다.

박막 XRD에서 substrate 영향

박막 XRD에서는 sample holder보다 substrate 영향이 더 중요할 때가 많습니다. 박막은 두께가 얇기 때문에 기판에서 나오는 회절 신호가 시료 피크보다 훨씬 강하게 나타날 수 있습니다.

박막 XRD에서 자주 발생하는 문제는 다음과 같습니다.

substrate peak가 매우 강함
film peak가 약해서 잘 보이지 않음
substrate peak와 film peak가 겹침
preferred orientation이 심하게 나타남
grazing incidence 조건이 필요할 수 있음

따라서 박막 분석에서는 시료 자체뿐 아니라 기판 종류, 기판 방향, 박막 두께, 측정 geometry를 함께 고려해야 합니다.

Sample holder 영향 점검 순서

XRD 패턴에서 예상하지 못한 피크나 높은 배경 신호가 보이면 아래 순서로 점검하는 것이 좋습니다.

사용한 sample holder 종류를 확인한다.
시료량이 충분했는지 확인한다.
시료가 holder를 완전히 덮었는지 확인한다.
blank holder 데이터를 확인한다.
낯선 피크 위치가 holder 또는 substrate와 관련 있는지 본다.
다른 holder로 반복 측정한다.
low-background 또는 zero-background holder 사용을 검토한다.
불순물 해석은 holder 영향을 배제한 뒤 진행한다.

이 순서를 따르면 holder 피크를 불순물로 잘못 해석하는 실수를 줄일 수 있습니다.

보고서 작성 시 표현 예시

XRD 분석 보고서에서는 sample holder 영향을 다음과 같이 표현할 수 있습니다.

측정된 XRD pattern에서 일부 약한 피크가 확인되었으나, 해당 피크는 사용된 sample holder 또는 substrate 신호와 겹칠 가능성이 있다. 불순물 피크로 단정하기 위해서는 blank holder 측정 또는 다른 holder를 이용한 반복 측정이 필요하다.

또는 다음처럼 작성할 수 있습니다.

시료량이 제한적이어서 holder background의 영향이 상대적으로 크게 나타날 수 있다. 따라서 약한 피크의 정성분석 결과는 sample holder 영향을 함께 고려하여 해석하였다.

이처럼 holder 영향을 명시하면 XRD 해석의 신뢰도를 높일 수 있습니다.
