XRD 시료 분쇄와 packing 문제: 피크 강도와 재현성이 달라지는 이유

XRD에서 시료 준비가 중요한 이유

XRD는 결정면에서 발생하는 회절 신호를 측정하는 분석법입니다. 이론적으로는 시료가 균일하고, 결정립이 무작위로 배열되어 있으며, 표면이 평탄하다는 조건을 가정합니다.

하지만 실제 분말 시료는 항상 이상적이지 않습니다. 입자 크기가 크거나, 분말이 뭉쳐 있거나, 시료 표면이 고르지 않으면 X-ray가 조사되는 영역에서 균일한 회절 신호를 얻기 어렵습니다.

시료 준비가 좋지 않으면 다음과 같은 문제가 발생할 수 있습니다.

피크 강도 재현성이 떨어짐
특정 피크가 비정상적으로 강하거나 약해짐

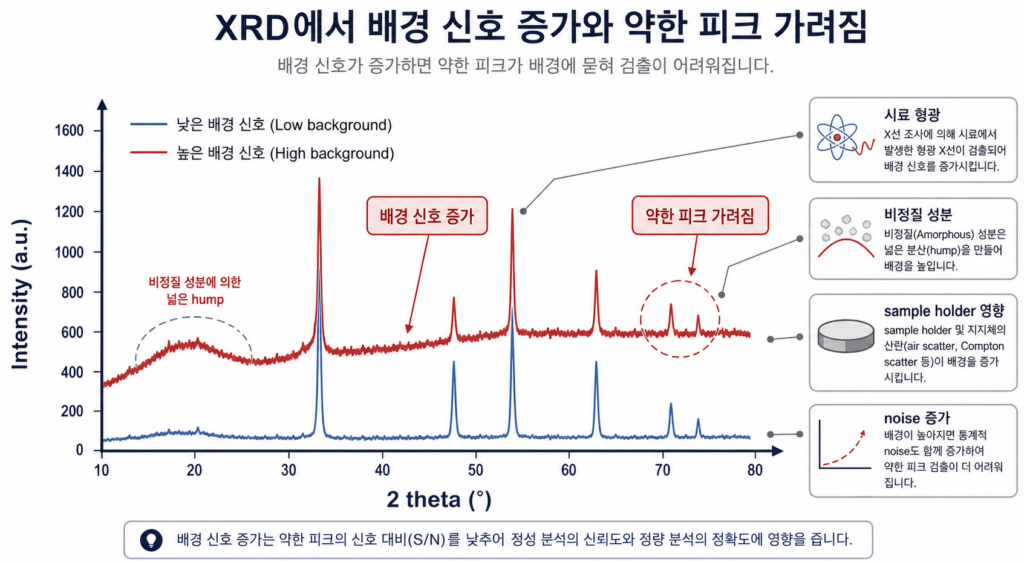

배경 신호가 높아짐
noise가 증가함
피크 폭이 넓어짐
시료 높이 오차로 피크 위치가 이동함
정성분석과 정량분석 신뢰도가 낮아짐

즉, XRD 데이터 품질은 측정 전에 이미 상당 부분 결정됩니다.

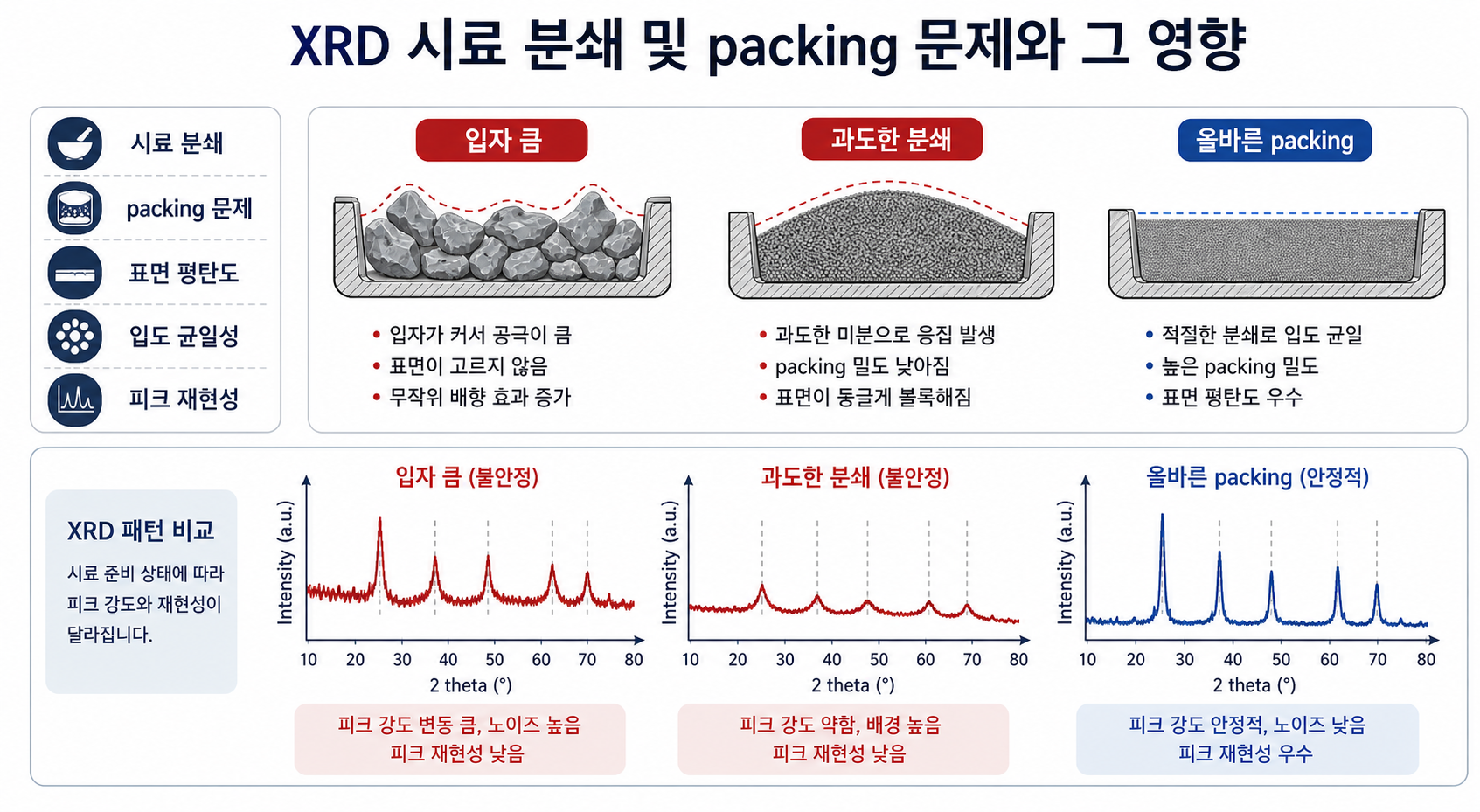

시료 분쇄가 XRD 결과에 미치는 영향

분말 XRD에서 시료 분쇄는 입자 크기를 줄이고 시료를 균일하게 만드는 과정입니다. 적절한 분쇄는 피크 강도 재현성을 높이고, 여러 결정립이 고르게 회절에 참여하도록 도와줍니다.

하지만 분쇄가 부족하거나 과도하면 각각 다른 문제가 발생합니다.

시료 분쇄 상태	XRD 결과에 미치는 영향
분쇄 부족	입자 크기 불균일, 피크 강도 변동
입자가 너무 큼	재현성 저하, preferred orientation 증가
과도한 분쇄	strain 증가, 피크 broadening 가능
분말 뭉침	국부적인 intensity 차이
균일한 분쇄	피크 재현성 향상

입자가 너무 크면 X-ray가 조사되는 영역 안에 충분한 수의 결정립이 포함되지 않을 수 있습니다. 이 경우 특정 결정립 방향이 결과에 과도하게 반영되어 피크 강도 비율이 흔들립니다.

반대로 너무 오래 분쇄하면 결정립에 strain이 생기거나 결정성이 손상되어 피크 폭이 넓어질 수 있습니다. 따라서 시료 분쇄는 “많이 할수록 좋은 것”이 아니라, 시료 특성에 맞게 적절히 조절해야 합니다.

Packing 문제가 XRD 피크 강도에 미치는 영향

Packing은 분말 시료를 sample holder에 담는 과정입니다. 이 과정에서 시료 표면의 평탄도, 충전 밀도, 시료 높이, 입자 배열이 결정됩니다.

Packing이 좋지 않으면 피크 강도와 재현성이 크게 흔들릴 수 있습니다.

대표적인 packing 문제는 다음과 같습니다.

시료 표면이 울퉁불퉁함
holder보다 시료 표면이 낮거나 높음
시료가 한쪽으로 몰림
분말을 너무 강하게 눌러 담음
분말 사이 빈 공간이 많음
표면을 과도하게 문질러 우선배향이 생김

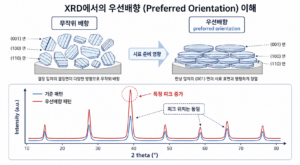

특히 판상 또는 침상 입자를 가진 시료는 packing 과정에서 특정 방향으로 정렬되기 쉽습니다. 이 경우 preferred orientation이 발생해 특정 피크 강도가 reference pattern과 크게 달라질 수 있습니다.

표면 평탄도와 시료 높이 오차

분말 XRD에서 시료 표면은 가능한 평탄해야 합니다. 표면이 고르지 않으면 X-ray가 조사되는 영역마다 회절 조건이 달라지고, 피크 강도와 배경 신호가 불안정해질 수 있습니다.

또한 시료 표면이 holder 기준면보다 높거나 낮으면 피크 위치가 이동할 수 있습니다. 이는 zero shift처럼 보일 수 있어 해석을 어렵게 만듭니다.

시료 높이 오차가 의심되는 경우는 다음과 같습니다.

전체 피크가 한 방향으로 이동함
같은 시료를 다시 담으면 피크 위치가 달라짐
피크 강도와 위치가 동시에 흔들림
소량 시료를 얇게 깔아 측정함
표면이 holder 기준면보다 낮게 형성됨

따라서 XRD 피크 위치 이동과 피크 강도 차이가 동시에 보이면, 시료의 구조 변화보다 먼저 packing 상태를 확인하는 것이 좋습니다.

입도 균일성이 중요한 이유

입도 균일성은 XRD 데이터 재현성에 직접적인 영향을 줍니다. 입자 크기가 너무 다양하면 X-ray 조사 영역에서 회절에 참여하는 결정립 분포가 균일하지 않아 피크 강도 변동이 커질 수 있습니다.

입도가 불균일한 시료에서는 다음과 같은 현상이 나타날 수 있습니다.

반복 측정 시 intensity 비율이 달라짐
특정 피크가 불안정하게 나타남
noise가 증가함
약한 피크가 잘 보이지 않음
표면 평탄도를 맞추기 어려움

특히 세라믹 분말, 금속 분말, 촉매, 배터리 소재, 광물 시료처럼 입자 크기와 형태가 다양한 시료에서는 분쇄와 혼합 과정이 매우 중요합니다.

과도한 분쇄가 만드는 문제

시료를 균일하게 만들기 위해 분쇄가 필요하지만, 과도한 분쇄는 오히려 XRD 결과를 왜곡할 수 있습니다.

과도한 분쇄로 발생할 수 있는 문제는 다음과 같습니다.

결정립 크기 감소
microstrain 증가
피크 broadening
일부 결정성 저하
amorphous 성분 증가 가능성
시료 오염 가능성
열 또는 압력에 민감한 시료의 변화

예를 들어 장시간 고에너지 밀링을 하면 피크가 넓어지고 intensity가 낮아질 수 있습니다. 이 경우 단순한 입도 개선이 아니라 시료의 결정구조나 결정성 자체가 영향을 받았을 가능성도 고려해야 합니다.

따라서 XRD용 시료 분쇄는 분석 목적에 맞게 적절한 강도와 시간을 선택해야 합니다.

좋은 packing을 위한 실무 팁

XRD 시료 packing에서 가장 중요한 것은 균일성, 평탄도, 재현성입니다. 매번 비슷한 방식으로 시료를 준비해야 데이터 비교가 가능합니다.

실무에서 사용할 수 있는 방법은 다음과 같습니다.

시료를 충분히 균일하게 혼합한다.
큰 입자나 뭉친 분말은 적절히 분쇄한다.
시료를 holder에 충분히 채운다.
표면을 holder 기준면과 맞춘다.
과도하게 눌러 담지 않는다.
표면을 너무 많이 문지르지 않는다.
판상 시료는 우선배향 가능성을 고려한다.

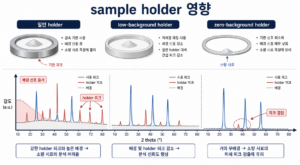

소량 시료는 low-background holder 사용을 검토한다.
반복 측정 시 같은 방식으로 packing한다.

정량분석이나 비교 분석을 할 때는 특히 시료 준비 방식을 표준화하는 것이 중요합니다. 시료 준비 방식이 다르면 실제 시료 차이가 아니라 preparation 차이를 비교하게 될 수 있습니다.

XRD 시료 준비 문제를 의심해야 하는 경우

다음과 같은 현상이 나타나면 시료 분쇄와 packing 문제를 먼저 의심해볼 수 있습니다.

같은 시료인데 반복 측정 결과가 다름
피크 위치와 강도가 동시에 흔들림
특정 피크만 비정상적으로 강함
전체 intensity가 낮고 noise가 큼
배경 신호가 높음
약한 피크가 사라짐
시료를 다시 담으면 패턴이 달라짐
reference와 피크 위치는 맞지만 상대강도가 크게 다름

이런 경우에는 장비 문제나 상 변화로 바로 판단하기보다, 시료를 다시 분쇄하고 packing해서 반복 측정하는 것이 좋습니다.

보고서 작성 시 표현 예시

XRD 분석 보고서에서는 시료 준비에 의한 영향을 다음과 같이 표현할 수 있습니다.

측정된 XRD pattern에서 주요 피크 위치는 reference pattern과 대체로 일치하나, 일부 피크의 상대강도 차이와 재현성 저하가 확인된다. 이는 시료의 입도 불균일, packing 상태, 표면 평탄도 또는 preferred orientation에 의한 영향 가능성이 있다.

또는 다음처럼 작성할 수 있습니다.

시료량이 제한적이고 powder packing 상태가 균일하지 않을 가능성이 있어, 피크 intensity의 정량적 비교에는 주의가 필요하다. 보다 안정적인 비교를 위해서는 동일한 시료 준비 조건에서 반복 측정이 권장된다.

이처럼 시료 준비 문제는 XRD 해석에서 중요한 변수이므로, 보고서에 함께 언급하면 결과 해석의 신뢰도를 높일 수 있습니다.

핵심 정리

XRD 시료 분쇄와 packing은 피크 강도, 피크 위치, 배경 신호, 재현성에 직접적인 영향을 줍니다. 좋은 XRD 데이터를 얻기 위해서는 측정 조건뿐 아니라 시료 준비 과정을 안정적으로 관리해야 합니다.

핵심은 다음과 같습니다.

분쇄 부족은 입도 불균일과 피크 강도 변동을 만들 수 있다.
과도한 분쇄는 strain, 결정성 저하, 피크 broadening을 유발할 수 있다.
packing 상태는 피크 intensity와 재현성에 큰 영향을 준다.
표면 평탄도와 시료 높이는 피크 위치 이동과 관련될 수 있다.
판상 또는 침상 입자는 preferred orientation을 만들기 쉽다.
반복 측정에서는 같은 방식으로 시료를 준비해야 한다.

XRD 분석에서 좋은 데이터는 장비에서만 만들어지는 것이 아닙니다. 시료를 어떻게 분쇄하고, 어떻게 holder에 담았는지가 최종 패턴의 품질을 결정합니다. 따라서 피크 강도 차이나 재현성 문제가 보인다면, 가장 먼저 시료 분쇄와 packing 상태를 확인하는 것이 좋습니다.
