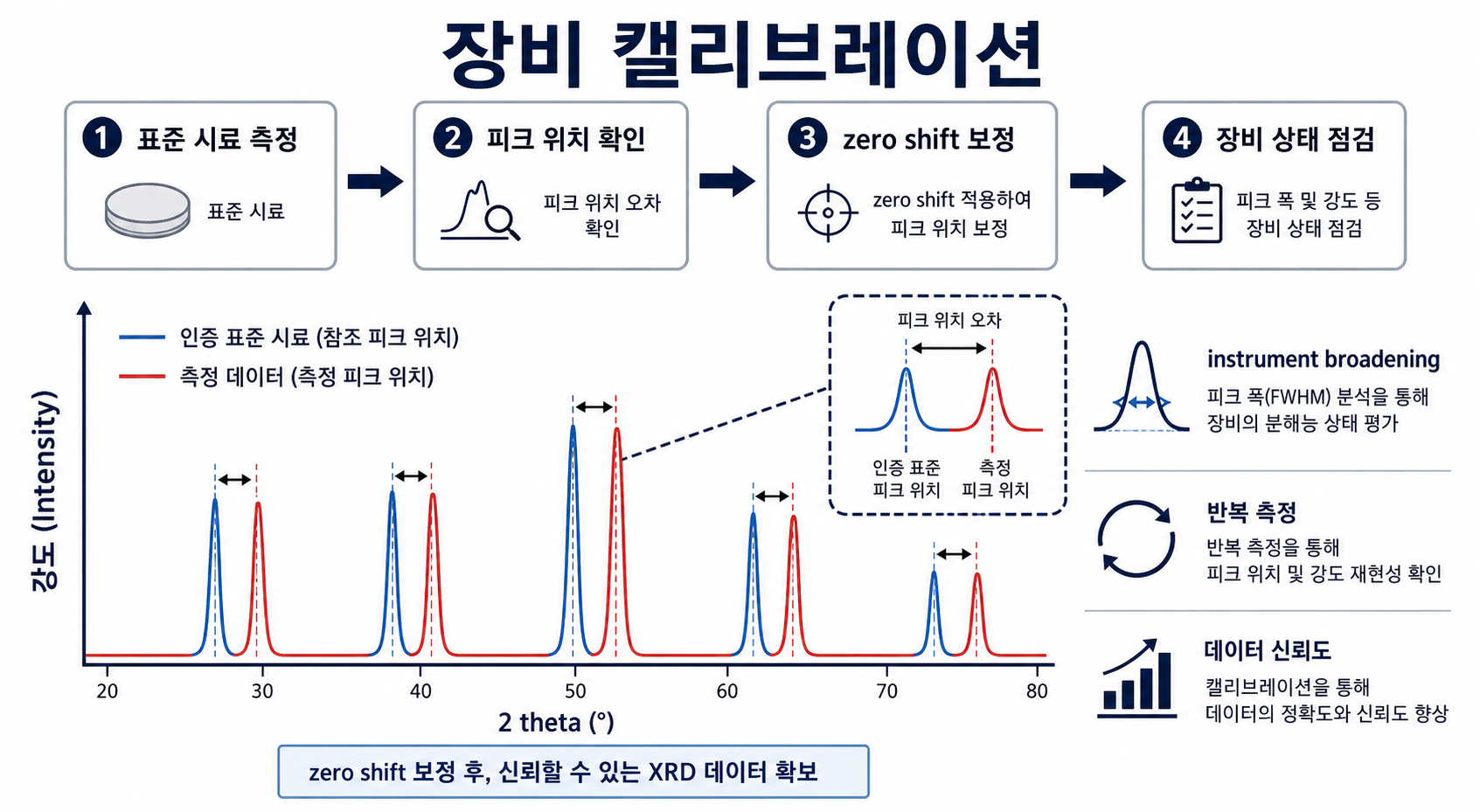

XRD 장비 캘리브레이션이란 무엇인가
XRD 장비 캘리브레이션은 장비의 측정 기준이 올바른지 확인하고 필요 시 보정하는 과정입니다. 쉽게 말하면 장비가 알려진 위치의 피크를 정확한 2θ 값에서 측정하는지 확인하는 작업입니다.
일반적으로는 피크 위치가 잘 알려진 표준 시료를 측정해 장비 상태를 확인합니다. 대표적으로 Si standard, LaB6 standard, corundum standard 등이 사용될 수 있습니다.
캘리브레이션에서 주로 확인하는 항목은 다음과 같습니다.
- 피크 위치 정확도
- zero shift 여부
- peak shape
- FWHM과 instrument broadening
- 피크 강도 재현성
- 반복 측정 재현성
- goniometer 정렬 상태
- detector 및 optics 상태
즉, 장비 캘리브레이션은 단순히 0점만 맞추는 작업이 아니라 XRD 데이터의 신뢰도를 확인하는 과정입니다.
XRD 캘리브레이션이 중요한 이유
XRD 데이터는 피크 위치, 피크 강도, 피크 폭을 기반으로 해석합니다. 그런데 장비 기준이 어긋나 있으면 모든 해석이 흔들릴 수 있습니다.
장비 캘리브레이션이 중요한 이유는 다음과 같습니다.
- 피크 위치 이동을 잘못 해석하는 것을 방지함
- zero shift와 시료 높이 오차를 구분하는 데 도움
- 정성분석에서 reference pattern 비교 신뢰도 향상
- FWHM과 결정립 크기 계산의 정확도 향상
- 장비 상태 변화와 장기 drift 확인
- 반복 측정 재현성 확인
- 분석 보고서의 신뢰도 확보
특히 피크 위치 이동을 격자상수 변화나 조성 변화로 해석하려면, 먼저 장비의 2θ 정확도가 확보되어 있어야 합니다.
Zero shift와 장비 캘리브레이션
XRD에서 zero shift는 장비의 2θ 기준점이 미세하게 어긋난 상태를 의미합니다. Zero shift가 있으면 전체 피크가 한 방향으로 이동해 보일 수 있습니다.
이 경우 시료 자체가 변하지 않았더라도 피크 위치가 reference pattern과 맞지 않게 나타날 수 있습니다.
Zero shift가 의심되는 경우는 다음과 같습니다.
- 여러 피크가 전체적으로 같은 방향으로 이동함
- 표준 시료 피크 위치가 reference와 맞지 않음
- 같은 장비에서 여러 시료가 비슷하게 shift됨
- 시료를 다시 packing해도 피크 이동이 유지됨
- 장비 정비 또는 부품 교체 후 피크 위치가 달라짐
Zero shift는 표준 시료를 측정하면 비교적 명확하게 확인할 수 있습니다. 표준 시료의 알려진 피크 위치와 실제 측정 피크 위치를 비교해 오차를 확인합니다.
표준 시료를 이용한 피크 위치 확인
XRD 장비 캘리브레이션에서 가장 기본이 되는 것은 표준 시료 측정입니다. 표준 시료는 피크 위치가 정확히 알려져 있기 때문에 장비의 2θ 정확도를 확인하는 데 사용됩니다.
실무적인 확인 순서는 다음과 같습니다.
- 표준 시료를 장비에 장착한다.
- 지정된 scan range에서 XRD 패턴을 측정한다.
- 주요 피크 위치를 확인한다.
- certified value 또는 reference data와 비교한다.
- 피크 위치 오차가 허용 범위 안에 있는지 확인한다.
- 전체 피크가 일정하게 이동하는지 본다.
- 필요하면 zero shift 보정 또는 장비 점검을 진행한다.
중요한 것은 피크 하나만 보는 것이 아니라 여러 피크를 함께 보는 것입니다. 전체 피크가 같은 방향으로 일정하게 이동하면 zero shift 가능성이 있고, 각도에 따라 오차 양상이 다르면 다른 정렬 문제를 의심할 수 있습니다.
Instrument broadening 확인
장비 캘리브레이션에서는 피크 위치뿐 아니라 피크 폭도 중요합니다. XRD 장비는 자체적으로 일정한 피크 폭을 가지고 있습니다. 이를 instrument broadening이라고 합니다.
Instrument broadening은 FWHM 분석, 결정립 크기 계산, strain 분석에 영향을 줍니다. 특히 Scherrer equation을 이용해 crystallite size를 계산할 때는 장비 broadening을 보정해야 합니다.
Instrument broadening을 확인하는 이유는 다음과 같습니다.
- FWHM 해석 정확도 향상
- 결정립 크기 계산 오류 방지
- 장비 분해능 상태 확인
- optics 또는 slit 조건 변화 확인
- peak shape 이상 여부 확인
표준 시료의 피크가 예상보다 넓게 나타난다면 장비 optics, slit, detector, alignment 상태를 점검해야 할 수 있습니다.
반복 측정 재현성 확인
XRD 장비 상태를 판단할 때 한 번의 측정만으로는 부족할 수 있습니다. 반복 측정을 통해 피크 위치와 강도가 얼마나 안정적으로 재현되는지 확인하는 것이 좋습니다.
반복 측정에서 확인할 항목은 다음과 같습니다.
- 피크 위치가 반복 측정마다 일정한가
- 피크 강도 비율이 안정적인가
- FWHM이 크게 변하지 않는가
- background 수준이 일정한가
- noise가 갑자기 증가하지 않는가
만약 표준 시료를 반복 측정했는데 피크 위치가 계속 흔들린다면 장비 정렬, sample stage, goniometer, detector 쪽 문제를 의심할 수 있습니다.
캘리브레이션이 필요한 상황
XRD 장비 캘리브레이션은 정기적으로 수행하는 것이 좋지만, 특정 상황에서는 반드시 확인하는 것이 좋습니다.
다음과 같은 경우 캘리브레이션을 확인해야 합니다.
- 피크 위치가 reference와 계속 맞지 않을 때
- 여러 시료에서 같은 방향의 피크 이동이 보일 때
- 장비 maintenance 후
- X-ray tube 교체 후
- detector 또는 optics 교체 후
- goniometer 관련 점검 후
- 장기간 장비를 사용하지 않은 후
- FWHM이나 intensity 재현성이 갑자기 나빠졌을 때
- 정밀한 lattice parameter 분석이 필요할 때
- Rietveld refinement를 수행해야 할 때
특히 정밀 분석이나 보고서 신뢰도가 중요한 분석에서는 캘리브레이션 상태 확인이 필수입니다.
장비 문제와 시료 문제 구분하기
XRD 데이터 이상이 발생했을 때 가장 어려운 부분은 장비 문제와 시료 문제를 구분하는 것입니다.
장비 문제 가능성이 높은 경우는 다음과 같습니다.
| 관찰 현상 | 가능 원인 |
|---|---|
| 모든 시료에서 피크가 같은 방향으로 이동 | zero shift 가능성 |
| 표준 시료도 피크 위치가 맞지 않음 | 장비 캘리브레이션 문제 |
| 피크 폭이 갑자기 넓어짐 | instrument broadening 증가 |
| 반복 측정 재현성이 낮음 | 장비 정렬 또는 stage 문제 |
| background가 갑자기 증가 | detector, optics, 환경 조건 확인 필요 |
반대로 표준 시료는 정상인데 특정 시료에서만 이상이 나타난다면, 시료 높이, packing, preferred orientation, 시료 조성, 결정성 문제를 우선 확인하는 것이 좋습니다.
XRD 캘리브레이션 점검 순서
XRD 장비 캘리브레이션을 확인할 때는 아래 순서로 진행하면 좋습니다.
- 표준 시료를 준비한다.
- 표준 시료의 표면과 장착 상태를 확인한다.
- 정해진 조건으로 XRD 측정을 수행한다.
- 주요 피크 위치를 reference value와 비교한다.
- 전체 피크가 일정 방향으로 shift되는지 확인한다.
- FWHM과 peak shape를 확인한다.
- 반복 측정으로 재현성을 본다.
- 필요 시 zero shift 보정 또는 장비 점검을 진행한다.
- 캘리브레이션 결과를 기록한다.
캘리브레이션 결과를 기록해두면 장비 상태 변화를 장기적으로 추적할 수 있습니다. 이는 분석실 품질관리에도 중요합니다.
보고서 작성 시 표현 예시
XRD 보고서에서는 장비 캘리브레이션 상태를 다음과 같이 표현할 수 있습니다.
측정 전 표준 시료를 이용해 장비의 2θ 위치 정확도를 확인하였으며, 주요 피크 위치는 허용 범위 내에서 reference value와 일치하였다.
또는 피크 이동이 있을 때는 다음처럼 작성할 수 있습니다.
측정된 XRD pattern에서 주요 피크가 reference 대비 일정 방향으로 이동하는 경향을 보였다. 구조적 변화 해석에 앞서 zero shift 및 장비 캘리브레이션 상태 확인이 필요하다.
FWHM 분석이 포함된 경우에는 다음 표현도 사용할 수 있습니다.
결정립 크기 계산에 사용된 FWHM 값은 instrument broadening의 영향을 받을 수 있으므로, 표준 시료를 통한 장비 broadening 보정이 필요하다.
핵심 정리
XRD 장비 캘리브레이션은 피크 위치, 피크 폭, 반복 측정 재현성을 신뢰하기 위한 기본 과정입니다. 특히 zero shift와 instrument broadening은 XRD 해석에 직접적인 영향을 주기 때문에 반드시 확인해야 합니다.
핵심은 다음과 같습니다.
- XRD 장비 캘리브레이션은 2θ 위치 정확도를 확인하는 과정이다.
- 표준 시료를 이용해 피크 위치 오차와 zero shift를 확인할 수 있다.
- 여러 피크가 같은 방향으로 이동하면 zero shift 가능성이 있다.
- FWHM 분석에는 instrument broadening 보정이 필요하다.
- 반복 측정은 장비 재현성을 확인하는 데 중요하다.
- 장비 문제와 시료 문제를 구분하려면 표준 시료 측정이 가장 기본이다.
- 정밀 분석 전에는 캘리브레이션 상태를 확인하는 것이 좋다.
XRD 분석에서 장비 캘리브레이션은 눈에 잘 띄지 않지만 데이터 신뢰도를 지탱하는 핵심 단계입니다. 피크 위치 이동, 피크 폭 증가, 강도 재현성 문제를 해석하기 전에 장비가 정확히 측정하고 있는지 먼저 확인해야 안정적인 결론을 낼 수 있습니다.
