Amorphous hump란 무엇인가

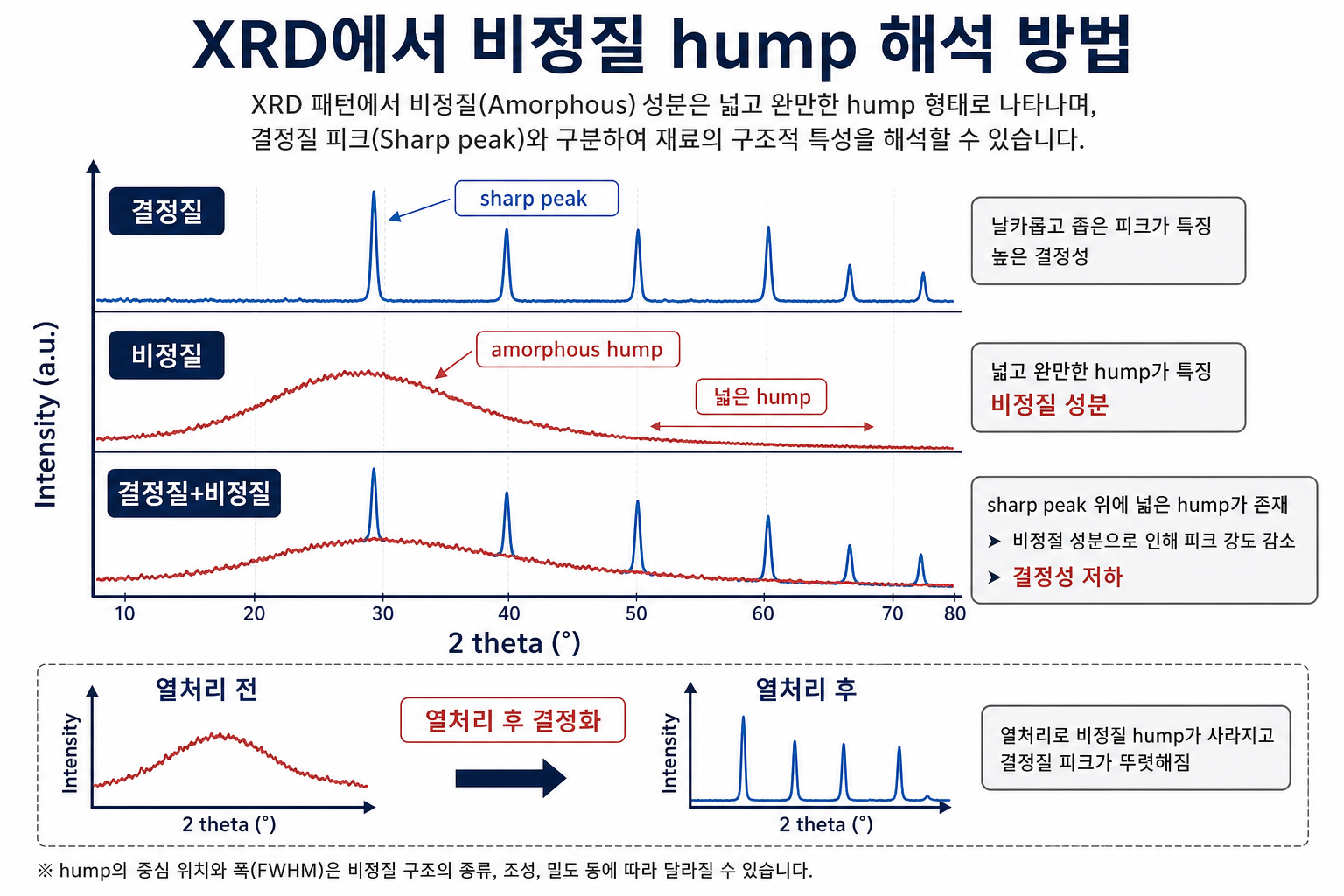

Amorphous hump는 XRD 패턴에서 sharp peak가 아니라 넓고 완만하게 퍼진 산란 신호를 의미합니다. 결정질 시료는 규칙적인 원자 배열을 가지고 있어 특정 2θ 위치에서 날카로운 회절 피크를 만듭니다.
반면 비정질 시료는 장거리 규칙성이 부족하기 때문에 특정 결정면에 해당하는 sharp peak가 잘 나타나지 않습니다. 대신 넓은 범위에 걸친 완만한 hump 형태의 신호가 나타납니다.
쉽게 정리하면 다음과 같습니다.
| 시료 상태 | XRD 패턴 특징 |
|---|---|
| 결정질 | sharp peak가 뚜렷함 |
| 비정질 | 넓은 amorphous hump가 나타남 |
| 결정질 + 비정질 | sharp peak와 hump가 함께 나타남 |
| 낮은 결정성 | 피크가 약하고 넓게 나타남 |
따라서 amorphous hump는 시료가 완전히 결정질이 아니라는 단서가 될 수 있습니다.
XRD에서 amorphous hump가 중요한 이유
Amorphous hump를 제대로 해석하지 못하면 XRD 결과를 잘못 판단할 수 있습니다.
예를 들어 넓은 hump를 단순한 background 증가로만 보고 넘기면 비정질 성분을 놓칠 수 있습니다. 반대로 시료 형광이나 sample holder 영향으로 생긴 배경 신호를 amorphous hump로 오해할 수도 있습니다.
Amorphous hump 해석이 중요한 이유는 다음과 같습니다.
- 비정질 성분 존재 여부를 판단할 수 있음
- 결정화 진행 정도를 비교할 수 있음
- 열처리 전후 결정성 변화를 볼 수 있음
- sharp peak가 약한 이유를 설명할 수 있음
- 정량분석에서 결정상 함량 해석에 영향을 줌
- background fitting과 peak fitting에 영향을 줌
특히 결정질과 비정질이 함께 있는 시료에서는 hump를 무시하면 결정상 비율을 과대평가할 수 있습니다.
Amorphous hump가 나타나는 주요 원인
XRD amorphous hump는 여러 이유로 나타날 수 있습니다. 대표적인 원인은 다음과 같습니다.
1. 비정질 성분 존재
가장 직접적인 원인은 시료 안에 비정질 성분이 포함된 경우입니다. 비정질 성분은 장거리 결정 구조가 부족하기 때문에 sharp peak 대신 넓은 hump를 만듭니다.
대표적인 예는 다음과 같습니다.
- glass
- polymer
- silica gel
- amorphous carbon
- 비정질 산화물
- 저온 합성 precursor
- 일부 촉매 지지체
- 수분 또는 유기물이 포함된 시료
이 경우 XRD 패턴에서 특정 2θ 구간에 넓고 완만한 신호가 나타날 수 있습니다.
2. 결정성 저하
시료가 완전한 비정질은 아니더라도 결정성이 낮으면 피크가 약하고 넓게 나타날 수 있습니다. 이때 sharp peak와 amorphous-like hump가 함께 보일 수 있습니다.
결정성 저하가 나타나는 경우는 다음과 같습니다.
- 열처리 온도가 낮음
- 합성 시간이 부족함
- 결정화가 덜 진행됨
- 기계적 밀링으로 구조가 손상됨
- 나노 결정 또는 결함이 많음
- 수화물 또는 gel 상태가 남아 있음
이런 경우 열처리 후 sharp peak가 강해지고 hump가 줄어든다면 결정화가 진행된 것으로 해석할 수 있습니다.
3. 나노 결정과 피크 broadening
나노 결정 시료는 결정립 크기가 작아 XRD 피크가 넓어질 수 있습니다. 이 넓어진 피크들이 서로 겹치면 amorphous hump처럼 보일 수 있습니다.
즉, 넓은 hump가 있다고 해서 항상 완전한 비정질이라고 단정할 수는 없습니다. 매우 작은 crystallite size, microstrain, 결함 증가도 broad peak를 만들 수 있습니다.
이 경우에는 다음을 함께 확인하는 것이 좋습니다.
- FWHM
- Scherrer equation 적용 가능성
- TEM 또는 SEM 관찰
- 열처리 전후 패턴 변화
- Raman 또는 FT-IR 결과
- 반복 측정 재현성
4. Background 증가와의 혼동
Amorphous hump는 background 증가와 혼동하기 쉽습니다. 특히 시료 형광, air scatter, sample holder 영향으로 배경 신호가 높아진 경우 hump처럼 보일 수 있습니다.
구분을 위해서는 hump의 형태와 재현성을 봐야 합니다.
| 구분 | 특징 |
|---|---|
| amorphous hump | 특정 구간에서 넓고 완만한 봉우리 |
| 시료 형광 | 전체 background가 높아짐 |
| holder 영향 | blank holder에서도 유사 신호 가능 |
| noise 증가 | 불규칙한 신호 변동 |
| 피크 겹침 | 특정 구간에서 비대칭 broad peak |
Blank holder 측정, 반복 측정, 열처리 전후 비교를 하면 amorphous hump인지 단순 배경 증가인지 판단하는 데 도움이 됩니다.
Amorphous hump를 해석할 때 보는 기준
XRD amorphous hump를 해석할 때는 단순히 “넓은 봉우리가 있다”에서 끝내면 안 됩니다. 다음 항목을 함께 확인해야 합니다.
- Hump가 나타나는 2θ 위치
- Hump의 폭과 형태
- Sharp peak와 함께 존재하는지 여부
- 열처리 후 hump가 감소하는지
- 결정질 피크가 증가하는지
- 시료 조성과 합성 이력
- sample holder 또는 substrate 영향
- background subtraction 조건
- 반복 측정에서 재현되는지
특히 열처리 전후 비교는 amorphous hump 해석에 매우 유용합니다. 열처리 후 hump가 줄고 sharp peak가 증가하면 비정질 성분이 결정화되었을 가능성이 큽니다.
결정질 + 비정질 혼합 시료 해석
실무에서는 완전한 결정질 또는 완전한 비정질보다, 결정질과 비정질이 함께 존재하는 시료가 더 많습니다.
이 경우 XRD 패턴에서는 sharp peak와 broad hump가 동시에 나타납니다.
예를 들어 다음과 같은 해석이 가능합니다.
- sharp peak: 결정질 phase 존재
- broad hump: 비정질 성분 또는 낮은 결정성 성분 존재
- peak intensity 감소: 결정질 함량 감소 또는 결정성 저하 가능성
- hump 감소: 결정화 진행 가능성
- hump 증가: 비정질 성분 증가 가능성
하지만 XRD만으로 비정질 함량을 정확히 정량하기는 쉽지 않습니다. 정량이 필요하다면 internal standard를 이용한 방법이나 Rietveld refinement에서 amorphous fraction을 고려하는 방법이 필요할 수 있습니다.
Amorphous hump와 정성분석 주의점
XRD 정성분석에서 amorphous hump가 있으면 phase identification이 어려워질 수 있습니다. 특히 약한 피크가 hump 위에 올라가 있으면 피크 검출이 불안정해집니다.
정성분석 시 주의할 점은 다음과 같습니다.
- 약한 피크를 noise로 오해하지 않는다.
- hump를 단순 background로 무조건 제거하지 않는다.
- background subtraction을 과도하게 하지 않는다.
- broad peak와 sharp peak를 구분한다.
- 피크 위치가 불분명하면 단정적인 phase identification을 피한다.
- 추가 분석 결과와 함께 해석한다.
특히 background fitting을 과하게 하면 실제 amorphous hump를 제거해버릴 수 있습니다. 반대로 background를 제대로 처리하지 않으면 약한 피크가 사라져 보일 수 있습니다.
보고서 작성 시 표현 예시
XRD 보고서에서는 amorphous hump를 다음과 같이 표현할 수 있습니다.
측정된 XRD pattern에서 2θ 약 ○○-○○° 범위에 넓은 hump가 관찰되며, 이는 비정질 성분 또는 낮은 결정성에 기인할 가능성이 있다.
또는 다음처럼 작성할 수 있습니다.
Sharp한 결정질 피크와 함께 broad amorphous hump가 확인되어, 시료 내 결정질 phase와 비정질 성분이 공존할 가능성이 있다.
열처리 전후 비교에서는 이렇게 표현할 수 있습니다.
열처리 후 amorphous hump가 감소하고 sharp peak intensity가 증가하였다. 이는 열처리에 의해 결정화가 진행되었거나 결정성이 향상되었음을 시사한다.
단정이 어려울 때는 다음 표현이 안전합니다.
해당 broad signal은 amorphous hump로 해석될 수 있으나, sample holder 영향 및 background 증가 가능성을 함께 고려할 필요가 있다.
핵심 정리
XRD amorphous hump는 비정질 성분이나 낮은 결정성을 보여주는 중요한 신호입니다. 하지만 모든 넓은 배경 신호가 amorphous hump는 아니므로, 시료 이력과 측정 조건을 함께 봐야 합니다.
핵심은 다음과 같습니다.
- amorphous hump는 넓고 완만한 XRD 신호다.
- 비정질 성분은 sharp peak 대신 broad hump를 만들 수 있다.
- 결정질과 비정질이 함께 있으면 sharp peak와 hump가 동시에 나타난다.
- 결정성 저하, 나노 결정, strain도 broad peak를 만들 수 있다.
- background 증가와 amorphous hump를 구분해야 한다.
- 열처리 전후 비교는 결정화 여부 판단에 유용하다.
- 정량분석에서는 amorphous fraction을 별도로 고려해야 할 수 있다.
XRD에서 amorphous hump를 제대로 해석하면 단순한 결정상 확인을 넘어 시료의 결정화 정도, 비정질 성분, 열처리 효과까지 더 깊게 이해할 수 있습니다.
