XRD 측정 조건이 중요한 이유
XRD 패턴은 단순히 시료의 결정구조만 반영하는 것이 아닙니다. 장비 설정, 측정 시간, detector 조건, slit 조건, scan 범위 등에 따라 피크 모양과 데이터 품질이 달라질 수 있습니다.
특히 다음과 같은 분석에서는 측정 조건이 매우 중요합니다.
- 약한 피크 검출
- minor phase 확인
- 불순물 피크 판단
- 피크 폭과 FWHM 분석
- 결정립 크기 계산
- Rietveld refinement
- 박막 또는 소량 시료 분석
- 배경 신호가 높은 시료 분석
즉, XRD 측정 조건은 단순한 장비 설정값이 아니라, 최종 해석 신뢰도를 결정하는 요소입니다.
Scan speed란 무엇인가
Scan speed는 XRD 측정에서 2θ 범위를 얼마나 빠르게 스캔하는지를 의미합니다. 일반적으로 scan speed가 빠르면 측정 시간은 줄어들지만, 각 위치에서 신호를 충분히 모으지 못해 데이터 품질이 떨어질 수 있습니다.
빠른 scan speed의 특징은 다음과 같습니다.
- 측정 시간이 짧음
- noise가 증가할 수 있음
- 약한 피크가 잘 보이지 않을 수 있음
- 피크 모양이 거칠게 나타날 수 있음
- 정밀한 피크 분석에는 불리할 수 있음
반대로 느린 scan speed는 측정 시간이 오래 걸리지만, signal-to-noise ratio가 좋아지고 약한 피크를 더 안정적으로 확인할 수 있습니다.
| scan speed | 장점 | 단점 |
|---|---|---|
| 빠른 scan | 측정 시간 단축 | noise 증가, 약한 피크 검출 어려움 |
| 느린 scan | 데이터 품질 향상 | 측정 시간 증가 |
정성분석을 위한 빠른 screening에서는 빠른 scan을 사용할 수 있지만, 미량 상 확인이나 피크 폭 분석이 목적이라면 느린 scan 조건이 더 적합합니다.
Step size란 무엇인가
Step size는 XRD 측정에서 2θ를 얼마 간격으로 나누어 데이터를 수집하는지를 의미합니다. 예를 들어 step size가 0.02°라면 2θ가 0.02° 이동할 때마다 intensity를 기록합니다.
Step size가 너무 크면 측정점이 적어 피크 모양을 제대로 표현하기 어렵습니다. 특히 좁고 날카로운 피크에서는 최대 intensity나 FWHM이 부정확하게 나타날 수 있습니다.
큰 step size에서 발생할 수 있는 문제는 다음과 같습니다.
- 피크 모양이 계단처럼 거칠게 보임
- peak maximum이 정확히 잡히지 않음
- FWHM 계산이 부정확해질 수 있음
- 약한 피크가 누락될 수 있음
- 피크 fitting 신뢰도가 낮아짐
작은 step size를 사용하면 피크 모양을 더 세밀하게 표현할 수 있습니다. 다만 측정점이 많아지기 때문에 전체 측정 시간은 늘어납니다.
| step size | 특징 |
|---|---|
| 큰 step size | 빠르지만 피크 형태 표현이 거칠 수 있음 |
| 작은 step size | 피크 형태를 정밀하게 표현하지만 시간이 오래 걸림 |
피크 위치, 피크 폭, FWHM, Rietveld refinement가 중요하다면 너무 큰 step size는 피하는 것이 좋습니다.
Counting time이란 무엇인가
Counting time은 각 step에서 detector가 신호를 얼마나 오래 수집하는지를 의미합니다. Counting time이 길수록 한 지점에서 더 많은 신호를 모으기 때문에 noise가 줄고 S/N ratio가 좋아집니다.
짧은 counting time의 특징은 다음과 같습니다.
- 측정 시간이 짧음
- noise가 증가할 수 있음
- 약한 피크 검출이 어려움
- baseline이 불안정해 보일 수 있음
긴 counting time의 특징은 다음과 같습니다.
- noise 감소
- S/N ratio 향상
- 약한 피크 검출에 유리
- 정량분석 신뢰도 향상
- 측정 시간이 증가
특히 불순물 피크나 minor phase를 확인해야 할 때는 counting time이 매우 중요합니다. 약한 피크는 noise와 구분이 어려우므로, 충분한 counting time을 확보해야 신뢰성 있는 판단이 가능합니다.

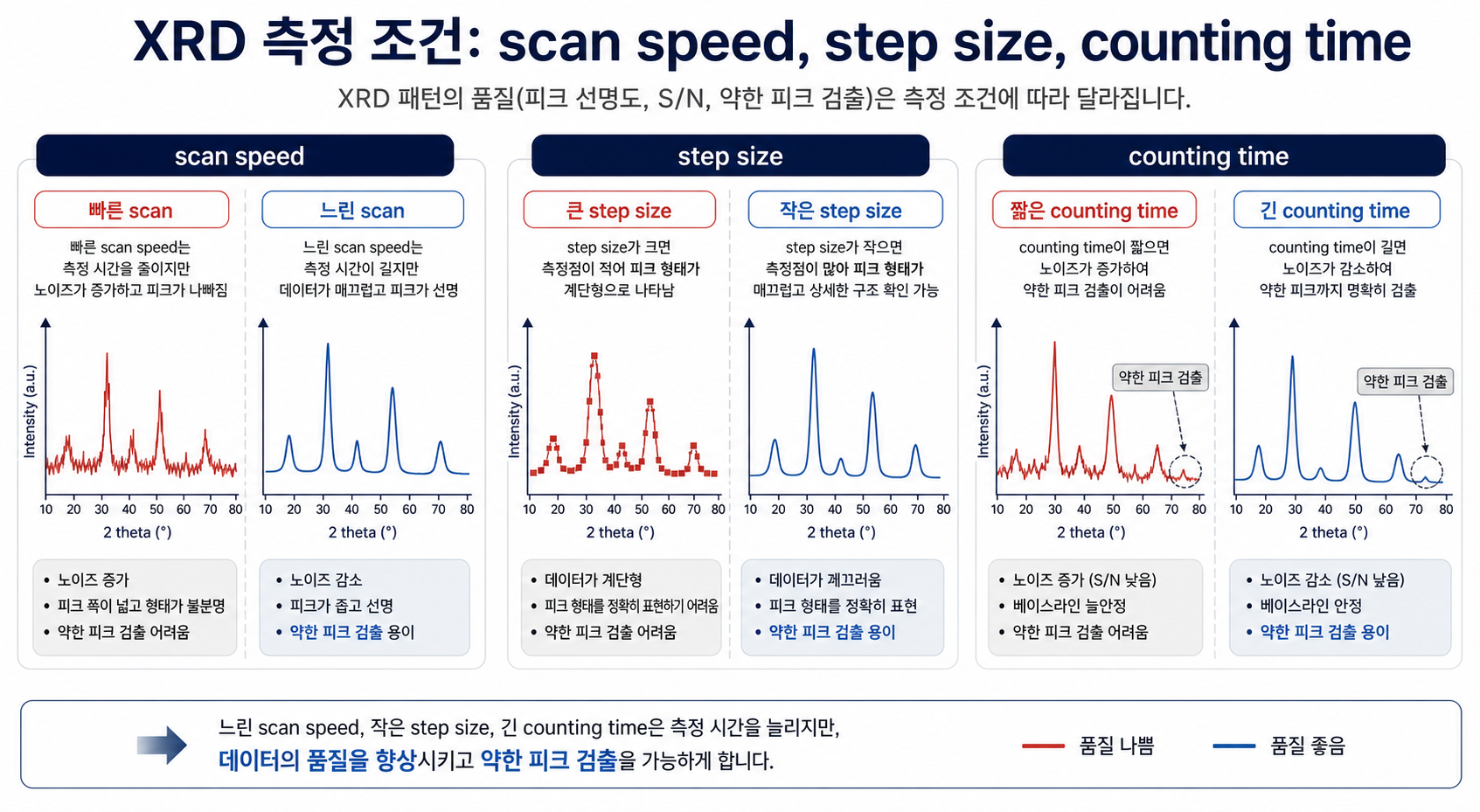

Scan speed, step size, counting time의 관계
Scan speed, step size, counting time은 서로 독립적인 것처럼 보이지만 실제로는 데이터 품질과 측정 시간을 함께 결정합니다.
일반적으로 고품질 데이터를 얻으려면 다음 방향으로 조건을 설정합니다.
- scan speed를 느리게 한다.
- step size를 작게 한다.
- counting time을 길게 한다.
이렇게 하면 피크가 더 매끄럽고 선명하게 나타나며, 약한 피크를 검출하기 쉬워집니다. 하지만 측정 시간이 길어진다는 단점이 있습니다.
반대로 빠른 screening 목적이라면 다음 조건을 사용할 수 있습니다.
- scan speed를 빠르게 한다.
- step size를 크게 한다.
- counting time을 짧게 한다.
이 경우 측정 시간은 줄어들지만 약한 피크나 미세한 피크 폭 차이는 놓칠 수 있습니다.
분석 목적에 따른 측정 조건 선택
XRD 측정 조건은 분석 목적에 따라 달라져야 합니다. 모든 시료를 항상 가장 정밀한 조건으로 측정할 필요는 없지만, 정밀 해석이 필요한 경우에는 조건을 충분히 확보해야 합니다.
| 분석 목적 | 추천 방향 |
|---|---|
| 빠른 phase screening | 비교적 빠른 scan 가능 |
| 일반 정성분석 | 균형 잡힌 조건 |
| minor phase 검출 | 느린 scan, 긴 counting time |
| FWHM 분석 | 작은 step size 필요 |
| 결정립 크기 계산 | 작은 step size, instrument broadening 고려 |
| Rietveld refinement | 높은 S/N, 작은 step size |
| 소량 시료 분석 | 긴 counting time 권장 |
| 박막 분석 | 목적에 맞는 scan geometry와 긴 측정 시간 검토 |
실무에서는 먼저 빠른 조건으로 전체 패턴을 확인한 뒤, 관심 구간만 정밀 조건으로 다시 측정하는 방법도 많이 사용합니다.
약한 피크 검출에 유리한 조건
약한 피크를 확인하려면 background와 noise를 줄이고, 충분한 신호를 모으는 것이 중요합니다.
약한 피크 검출을 위해서는 다음 조건을 고려할 수 있습니다.
- Scan speed를 낮춘다.
- Counting time을 늘린다.
- Step size를 적절히 작게 설정한다.
- 관심 2θ 구간만 좁혀 정밀 측정한다.
- Sample holder background를 줄인다.
- 시료량과 packing 상태를 개선한다.
- 반복 측정으로 재현성을 확인한다.
약한 피크가 중요한 분석에서는 전체 범위를 무조건 빠르게 측정하기보다, 필요한 구간을 정밀하게 측정하는 것이 더 효과적일 수 있습니다.
피크 폭 분석에서 step size가 중요한 이유
FWHM이나 결정립 크기 계산을 할 때는 step size가 특히 중요합니다. 피크 폭을 계산하려면 피크 모양이 충분히 세밀하게 측정되어야 합니다.
Step size가 너무 크면 피크의 최대점과 반가폭 위치가 정확하게 잡히지 않을 수 있습니다. 이 경우 FWHM이 실제보다 크거나 작게 계산될 수 있습니다.
따라서 피크 폭 분석에서는 다음을 확인해야 합니다.
- 피크를 충분한 측정점으로 표현했는가
- step size가 피크 폭에 비해 너무 크지 않은가
- peak fitting이 안정적으로 되는가
- instrument broadening 보정이 필요한가
- 피크 겹침이 없는가
즉, 피크 폭 분석에서는 단순히 피크가 보이는지만 볼 것이 아니라, 피크 형태를 얼마나 정밀하게 측정했는지도 함께 봐야 합니다.
측정 조건 비교 시 주의할 점
서로 다른 XRD 데이터를 비교할 때는 측정 조건이 같은지 확인해야 합니다. Scan speed, step size, counting time이 다르면 피크 강도, noise, 피크 모양이 달라질 수 있습니다.
비교 분석에서 주의할 점은 다음과 같습니다.
- 같은 장비에서 측정했는가
- 같은 scan range를 사용했는가
- scan speed가 같은가
- step size가 같은가
- counting time이 같은가
- slit 조건이 같은가
- sample holder가 같은가
- 시료 준비 방식이 같은가
특히 열처리 전후, batch 비교, 함량 비교, 정량분석에서는 측정 조건을 통일하는 것이 중요합니다.
보고서 작성 시 표현 예시
XRD 보고서에서는 측정 조건 영향을 다음과 같이 표현할 수 있습니다.
측정된 XRD pattern은 빠른 scan 조건에서 획득되어 약한 피크의 검출 한계가 있을 수 있다. Minor phase 확인을 위해서는 관심 2θ 구간에 대한 느린 scan 및 긴 counting time 조건의 추가 측정이 권장된다.
또는 다음처럼 작성할 수 있습니다.
FWHM 비교를 위해서는 동일한 step size와 동일한 측정 조건에서 획득한 데이터를 사용해야 하며, 결정립 크기 계산 시 instrument broadening 보정이 필요하다.
정밀 분석에서는 다음 표현도 사용할 수 있습니다.
본 분석에서는 약한 피크 검출을 위해 counting time을 증가시켜 S/N ratio를 개선하였다.
핵심 정리
XRD scan speed, step size, counting time은 데이터 품질을 결정하는 핵심 측정 조건입니다. 빠른 측정은 시간을 줄일 수 있지만, 약한 피크와 피크 폭 해석에는 불리할 수 있습니다.
핵심은 다음과 같습니다.
- scan speed가 빠르면 측정 시간은 줄지만 noise가 증가할 수 있다.
- 느린 scan은 약한 피크 검출과 데이터 품질 향상에 유리하다.
- step size가 크면 피크 모양과 FWHM 해석이 부정확해질 수 있다.
- 작은 step size는 피크 형태를 정밀하게 표현하는 데 유리하다.
- counting time이 길면 S/N ratio가 좋아지고 약한 피크 검출이 쉬워진다.
- 분석 목적에 따라 측정 조건을 다르게 설정해야 한다.
- 데이터 비교 시 scan speed, step size, counting time을 통일하는 것이 중요하다.
XRD 분석에서 좋은 데이터는 단순히 장비가 좋아서 얻어지는 것이 아닙니다. 시료 특성과 분석 목적에 맞는 scan speed, step size, counting time을 선택해야 피크 위치, 피크 강도, 피크 폭을 더 신뢰성 있게 해석할 수 있습니다.
