XRD zero shift란 무엇인가

XRD에서 zero shift는 장비의 2θ 기준점이 미세하게 어긋난 상태를 의미합니다. 쉽게 말하면 장비가 각도 기준을 정확히 잡지 못해, 실제 피크 위치보다 왼쪽이나 오른쪽으로 이동된 것처럼 보이는 현상입니다.

zero shift가 발생하면 특정 피크 하나만 달라지는 것이 아니라, 전체 피크가 비슷한 방향으로 이동하는 경향을 보입니다.

예를 들어 reference pattern의 주요 피크가 2θ = 35.5°에 있어야 하는데, 측정 결과에서 여러 피크가 모두 약 0.1° 정도 높은 각도 쪽으로 나타난다면 zero shift 가능성을 의심할 수 있습니다.

이런 경우 시료의 결정구조가 실제로 바뀐 것이 아니라, 장비 기준점 또는 시료 장착 상태 때문에 XRD 피크 위치가 이동해 보일 수 있습니다.

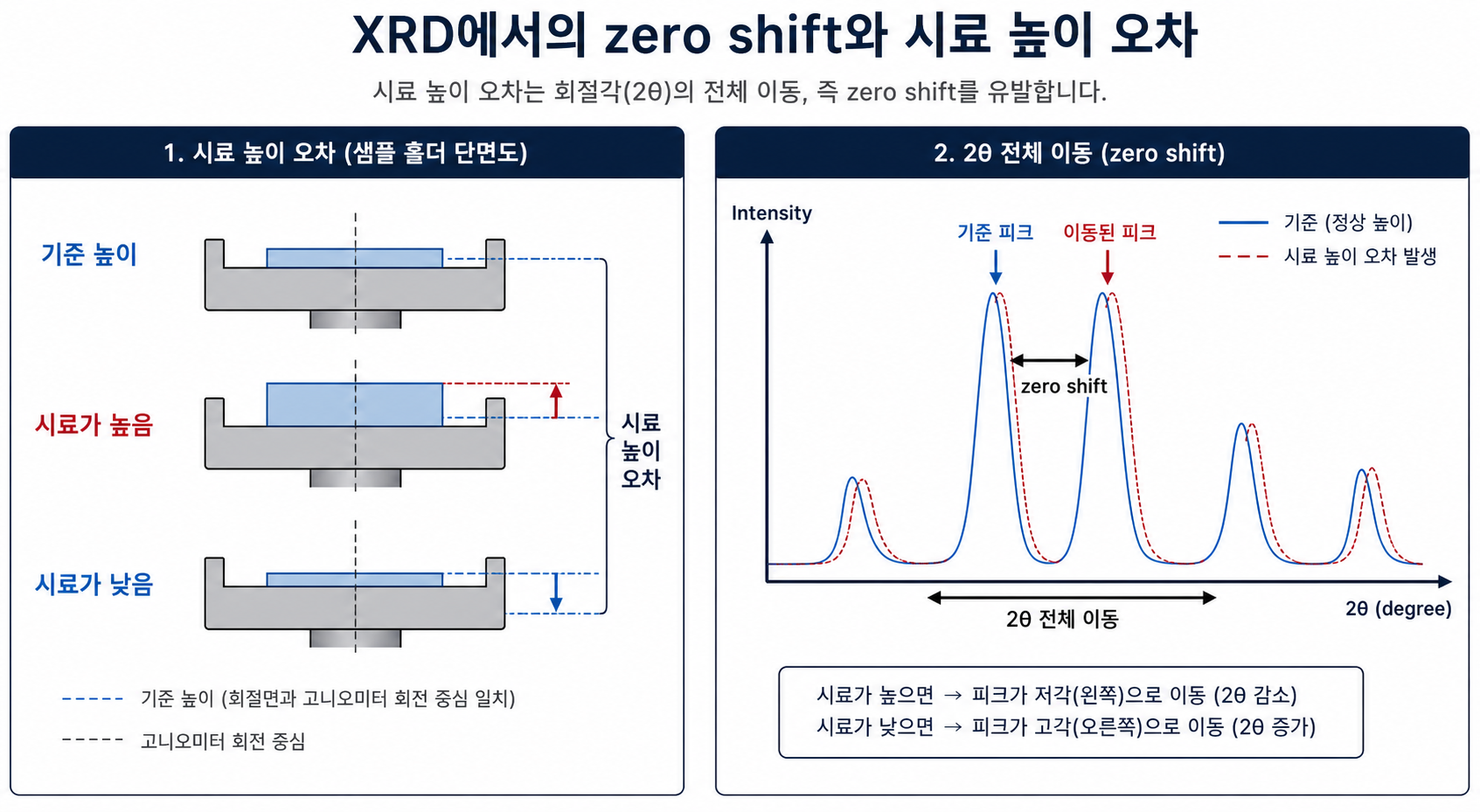

시료 높이 오차가 XRD 피크에 미치는 영향

XRD 시료는 장비가 가정하는 기준 높이에 정확히 위치해야 합니다. 일반적인 Bragg-Brentano geometry에서는 시료 표면이 goniometer의 기준 초점면에 맞아야 정상적인 회절 조건을 얻을 수 있습니다.

그런데 시료 표면이 기준보다 높거나 낮으면 회절각이 실제와 다르게 측정될 수 있습니다. 이때 XRD 피크 위치가 전체적으로 이동하는 것처럼 보입니다.

실무적으로는 다음과 같이 이해할 수 있습니다.

시료 상태	피크 이동 경향
시료 표면이 기준보다 높음	저각 방향으로 이동 가능
시료 표면이 기준보다 낮음	고각 방향으로 이동 가능
시료 표면이 기울어짐	피크 위치와 강도 재현성 저하
시료 표면이 울퉁불퉁함	피크 위치, 강도, 배경 신호 불안정

특히 분말 XRD에서는 시료를 holder에 담는 방식이 매우 중요합니다. 같은 분말이라도 누가, 어떻게, 얼마나 평탄하게 담았는지에 따라 피크 위치와 강도가 미세하게 달라질 수 있습니다.

XRD 피크가 전체적으로 이동할 때 의심할 점

XRD 피크 위치 이동을 해석할 때 중요한 기준은 “피크 하나만 이동했는가, 아니면 전체 피크가 함께 이동했는가”입니다.

전체 피크가 비슷한 방향으로 이동했다면 먼저 다음 원인을 확인하는 것이 좋습니다.

zero shift
시료 높이 오차
시료 표면 평탄도 문제
sample holder 장착 문제
장비 캘리브레이션 문제
reference pattern 선택 오류

반대로 특정 피크만 선택적으로 이동하거나, 피크 폭 변화와 강도 변화가 함께 나타난다면 격자상수 변화, strain, 상 변화, 고용체 형성 등 시료 자체의 변화 가능성을 추가로 검토할 수 있습니다.

Zero shift와 시료 높이 오차의 차이

zero shift와 시료 높이 오차는 모두 XRD 피크 위치 이동을 유발할 수 있습니다. 하지만 원인은 다릅니다.

zero shift는 장비의 각도 기준 또는 정렬 상태와 관련된 문제입니다. 반면 시료 높이 오차는 시료 표면이 장비가 요구하는 위치에 정확히 놓이지 않았을 때 발생하는 문제입니다.

구분	zero shift	시료 높이 오차
주요 원인	장비 기준점, 각도 정렬 문제	시료 표면 위치 문제
영향	전체 피크가 일정 방향 이동	전체 피크가 이동하거나 재현성 저하
확인 방법	표준 시료 측정	시료 재장착 후 반복 측정
실무 대응	캘리브레이션 확인	packing, 표면 평탄도 확인

두 현상은 실제 데이터에서 비슷하게 보일 수 있기 때문에, 한 번의 측정 결과만 보고 구분하기는 어렵습니다. 따라서 반복 측정과 표준 시료 확인이 중요합니다.

분말 XRD에서 시료 높이 오차가 자주 생기는 이유

분말 XRD에서는 시료 준비 과정에서 높이 오차가 쉽게 발생합니다. 특히 시료량이 부족하거나, 입자가 크거나, 분말이 잘 뭉치는 경우 표면을 일정하게 맞추기 어렵습니다.

다음과 같은 경우 시료 높이 오차가 발생하기 쉽습니다.

시료를 holder보다 낮게 채운 경우
분말을 과도하게 눌러 담은 경우
표면을 평탄하게 만들지 못한 경우
입도가 너무 커서 표면이 거칠어진 경우
시료량이 부족해 얇게 깔린 경우
점성이 있거나 정전기가 심한 분말인 경우

특히 소량 시료를 분석할 때는 시료가 holder 바닥에 얇게 깔리면서 기준 높이보다 낮아질 수 있습니다. 이런 경우 피크 위치가 이동하고 intensity도 불안정해질 수 있습니다.

Zero shift를 확인하는 방법

XRD zero shift를 확인하려면 표준 시료를 사용하는 것이 가장 안정적입니다. 대표적으로 Si standard, LaB6 standard 등 피크 위치가 잘 알려진 표준 물질을 측정해 장비의 2θ 위치가 정확한지 확인할 수 있습니다.

실무에서는 다음 순서로 점검합니다.

표준 시료를 측정한다.
측정된 피크 위치를 certified value 또는 reference data와 비교한다.
전체 피크가 일정하게 이동하는지 확인한다.
장비 캘리브레이션 이력을 확인한다.
필요하면 장비 보정 또는 service 점검을 진행한다.

표준 시료에서 피크 위치가 정상이라면 장비 자체의 zero shift 가능성은 낮아집니다. 이 경우에는 분석 시료의 높이, packing 상태, 투명도, reference pattern 선택 문제를 더 우선적으로 봐야 합니다.

시료 높이 오차를 줄이는 방법

시료 높이 오차를 줄이려면 시료 표면을 holder 기준면과 최대한 일치시키는 것이 중요합니다.

실무에서 사용할 수 있는 방법은 다음과 같습니다.

시료를 holder에 충분히 채운다.
표면을 평탄하게 정리한다.
과도하게 눌러 담지 않는다.
입자가 큰 시료는 적절히 분쇄한다.
동일 시료는 같은 방식으로 packing한다.
소량 시료는 low-background holder 사용을 검토한다.
반복 측정 시 같은 holder와 같은 준비 방식을 사용한다.

특히 비교 분석을 할 때는 “모든 시료를 같은 방식으로 준비했는가”가 중요합니다. 시료 준비 방식이 다르면 실제 물성 차이가 아니라 준비 상태 차이를 비교하게 될 수 있습니다.

XRD 피크 이동 해석 시 주의할 점

XRD 피크 위치가 이동했다고 해서 바로 결정구조 변화로 결론 내리면 안 됩니다. 특히 이동 폭이 작고 전체 피크가 동일한 방향으로 움직인다면 측정 오차 가능성을 먼저 배제해야 합니다.

주의할 점은 다음과 같습니다.

한 번의 측정만으로 판단하지 않는다.
전체 피크가 같은 방향으로 이동했는지 본다.
표준 시료 측정 결과를 확인한다.
시료를 다시 장착해 반복 측정한다.
시료 높이와 표면 평탄도를 확인한다.
reference pattern 선택이 적절한지 검토한다.
구조 변화 해석은 측정 오차를 배제한 뒤 진행한다.

실무에서는 피크 이동의 원인을 하나로 단정하기보다, 가능한 원인을 단계적으로 좁혀가는 방식이 더 안전합니다.

보고서 작성 시 표현 예시

XRD 분석 보고서에서는 zero shift와 시료 높이 오차 가능성을 구분해서 표현하는 것이 좋습니다.

예를 들어 다음과 같이 작성할 수 있습니다.

측정된 XRD pattern에서 주요 피크가 reference pattern 대비 고각 방향으로 미세하게 이동하였다. 전체 피크가 유사한 방향으로 이동하는 경향을 보여, 시료의 구조적 변화 해석에 앞서 zero shift, 시료 높이 오차, sample mounting 상태에 의한 영향을 검토할 필요가 있다.

또는 다음처럼 쓸 수 있습니다.

반복 측정 결과에서도 동일한 피크 이동 경향이 확인될 경우, 단순한 시료 장착 오차보다는 격자상수 변화 또는 조성 변화 가능성을 추가로 검토할 수 있다.

이처럼 보고서에서는 “피크 이동 = 조성 변화”처럼 단정하기보다, 측정 조건과 시료 준비 상태를 함께 언급하는 것이 좋습니다.

핵심 정리

XRD zero shift와 시료 높이 오차는 피크 위치 이동을 유발하는 대표적인 측정 요인입니다. 특히 피크가 전체적으로 같은 방향으로 이동한다면, 시료 자체의 구조 변화보다 장비 기준점과 시료 장착 상태를 먼저 확인해야 합니다.

핵심은 다음과 같습니다.

zero shift는 장비의 2θ 기준점이 어긋난 현상이다.
시료 높이 오차는 시료 표면이 기준 높이와 맞지 않을 때 발생한다.
두 현상 모두 XRD 피크 위치를 전체적으로 이동시킬 수 있다.
피크 이동이 보이면 반복 측정과 표준 시료 확인이 필요하다.
구조 변화 해석은 측정 오차를 배제한 뒤 진행해야 한다.

XRD 분석에서 피크 위치는 매우 중요한 정보입니다. 하지만 피크 위치를 정확히 해석하려면 데이터 자체만 보는 것이 아니라, 시료가 어떻게 준비되었고 장비가 어떤 상태였는지도 함께 확인해야 합니다. 이 과정을 거쳐야 피크 이동을 더 신뢰성 있게 해석할 수 있습니다.
