XRD FWHM은 작을수록 좋은지 궁금해하는 경우가 많습니다. 결론부터 말하면, 같은 시료 계열, 같은 반사면, 같은 장비 조건, 같은 scan 방식에서 비교할 때 FWHM이 작아지는 것은 대체로 긍정적인 신호입니다. 피크가 좁다는 것은 회절 조건을 만족하는 결정 영역이 더 균일하다는 의미로 볼 수 있기 때문입니다.
하지만 “FWHM이 작다 = 무조건 결정성이 좋다”라고 단정하면 안 됩니다. FWHM은 단순히 결정성 하나만 반영하는 값이 아니라 결정립 크기, 미세변형, 결함, 모자이크성, 박막 곡률, 장비 분해능, 측정 조건이 함께 반영된 결과입니다. 특히 일반적인 2θ 피크의 FWHM과 반도체 에피 박막에서 많이 사용하는 ω rocking curve의 FWHM은 해석 기준이 다릅니다.
따라서 XRD FWHM을 제대로 해석하려면 먼저 “어떤 scan에서 얻은 FWHM인지”를 확인해야 합니다. θ–2θ scan에서 본 피크 폭인지, ω scan에서 본 rocking curve 폭인지에 따라 의미가 달라집니다. 그다음에는 어떤 반사면을 측정했는지, 측정 조건이 동일한지, 장비 broadening이 보정되었는지, 피크 위치와 세기 변화는 어떤지 함께 봐야 합니다.
FWHM이란 무엇인가?
FWHM은 Full Width at Half Maximum의 약자로, 한국어로는 반치폭 또는 반값폭이라고 합니다. XRD 피크에서 최대 intensity의 절반 높이에 해당하는 지점을 기준으로 좌우 폭을 측정한 값입니다. 피크가 날카롭고 좁으면 FWHM이 작고, 피크가 넓게 퍼지면 FWHM이 큽니다.
XRD에서 피크가 생기는 이유는 결정 내부의 규칙적인 격자면이 특정 각도에서 X선을 회절시키기 때문입니다. 결정 구조가 균일하고 회절 조건이 잘 맞으면 피크는 비교적 좁고 선명하게 나타납니다. 반대로 결정립이 작거나, 격자 간격이 위치마다 조금씩 다르거나, 결정면 방향이 분산되어 있으면 피크가 넓어질 수 있습니다.
다만 피크 폭은 시료만의 성질이 아닙니다. 슬릿 조건, X선 광학계, monochromator 유무, detector 설정, scan step, counting time 같은 장비 조건도 피크 폭에 영향을 줍니다. 그래서 FWHM 값을 비교할 때는 “같은 조건에서 비교했는가?”가 매우 중요합니다.

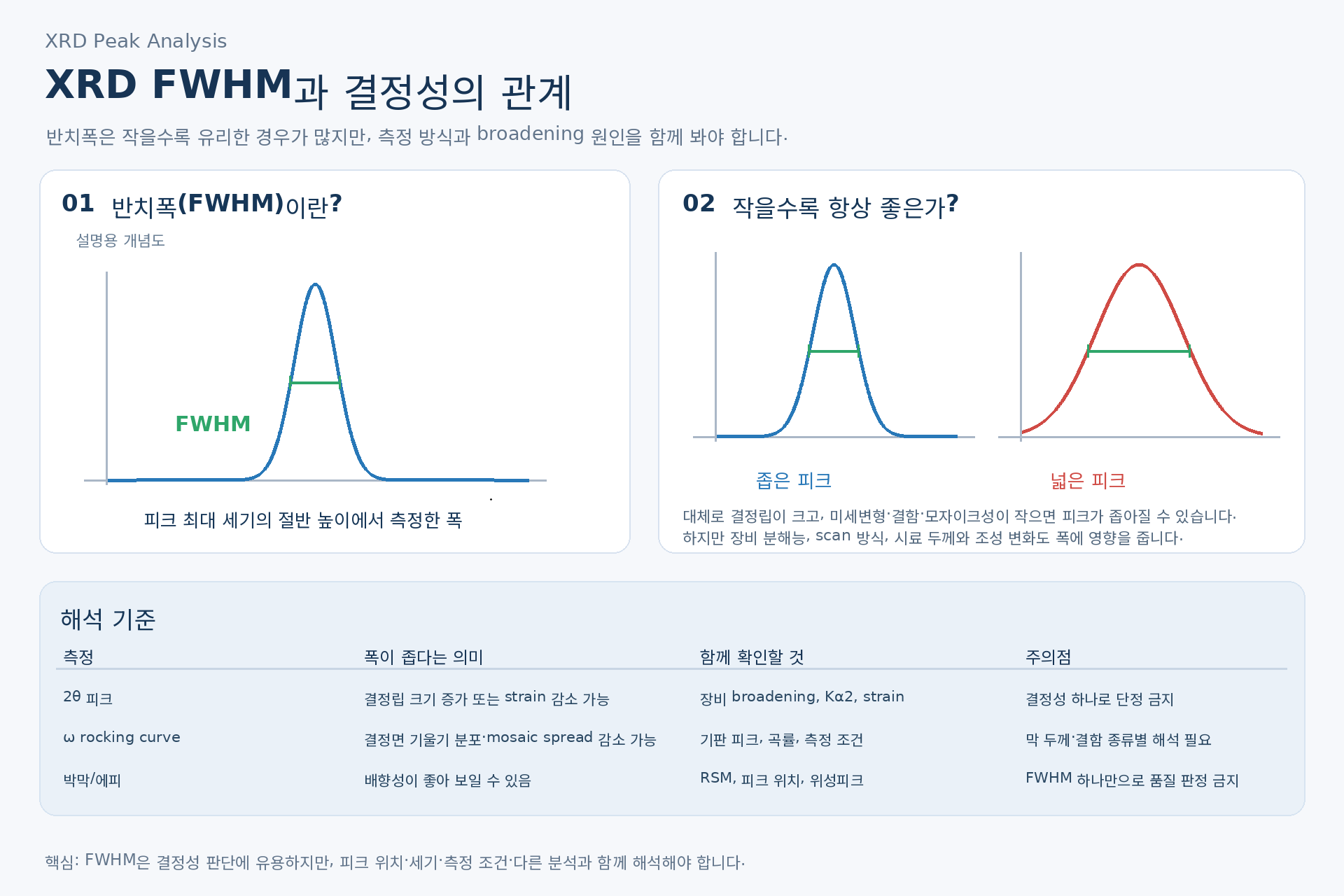

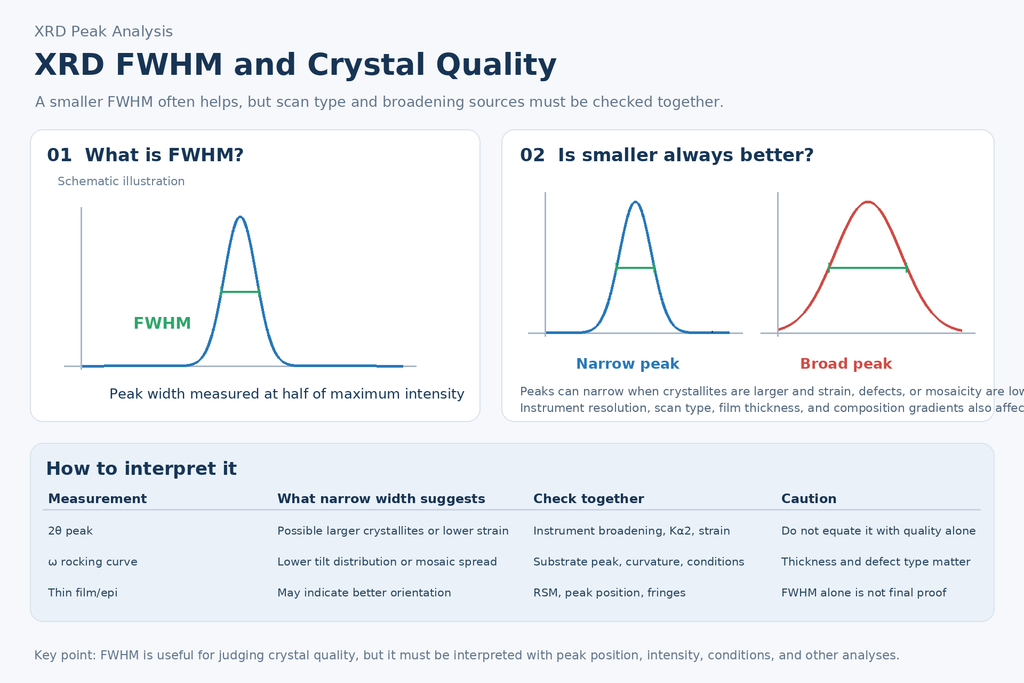

아래 이미지는 FWHM을 볼 때 핵심적으로 구분해야 하는 내용을 정리한 설명용 개념도입니다. 좁은 피크와 넓은 피크의 차이뿐 아니라, 2θ 피크와 ω rocking curve를 해석할 때 보는 관점이 다르다는 점을 함께 보면 좋습니다.
이미지를 기준으로 보면, FWHM은 피크의 “높이”가 아니라 “폭”을 보는 지표입니다. 피크가 높다고 해서 반드시 FWHM이 작은 것은 아니며, 피크가 낮다고 해서 반드시 결정성이 나쁜 것도 아닙니다. intensity와 FWHM은 서로 관련될 수 있지만 같은 의미의 값은 아닙니다.
2θ 피크의 FWHM은 무엇을 의미할까?
θ–2θ scan 또는 일반적인 2θ scan에서 관찰하는 FWHM은 주로 결정립 크기와 미세변형의 영향을 받습니다. 결정립 크기란 회절에 참여하는 결정성 영역의 크기를 의미합니다. 결정립이 작으면 규칙적으로 반복되는 격자면의 수가 줄어들어 피크가 넓어질 수 있습니다.
이 관계를 설명할 때 자주 사용하는 식이 Scherrer equation입니다.
D = Kλ / (β cosθ)
여기서 D는 결정립 크기, K는 형상 계수, λ는 X선 파장, β는 피크 폭, θ는 Bragg angle입니다. 이 식은 피크 폭 β가 커질수록 계산되는 결정립 크기 D가 작아지는 관계를 보여줍니다.
하지만 Scherrer 식은 피크 폭이 주로 작은 결정립 크기 때문에 넓어졌다는 가정이 필요합니다. 실제 시료에서는 미세변형, 조성 불균일, 결함, 장비 broadening도 피크 폭에 영향을 줍니다. 따라서 Scherrer 식으로 계산한 값은 “절대적인 결정립 크기”라기보다, 조건 간 비교에 활용하는 보조 지표로 보는 것이 안전합니다.
다음 표는 2θ 피크 FWHM을 해석할 때 확인해야 할 항목을 정리한 것입니다.
| 확인 항목 | FWHM에 미치는 영향 | 실무 해석 포인트 | 주의점 |
|---|---|---|---|
| 결정립 크기 | 결정립이 작으면 피크가 넓어질 수 있음 | Scherrer 식으로 경향 비교 가능 | strain 영향과 분리 필요 |
| 미세변형 | 격자 간격 분포가 넓으면 피크가 넓어짐 | peak broadening 원인 중 하나 | 결정립 크기만으로 해석 금지 |
| 장비 broadening | 광학계 조건에 따라 폭이 달라짐 | 표준 시료로 장비 폭 확인 | 장비가 다르면 직접 비교 어려움 |
| Kα1/Kα2 영향 | 피크가 겹쳐 넓어 보일 수 있음 | monochromator 또는 fitting 조건 확인 | 고분해능 해석 시 중요 |
| 피크 비대칭 | 조성 변화나 strain gradient 가능성 | 피크 모양까지 함께 확인 | FWHM 숫자만 보면 놓칠 수 있음 |
이 표에서 중요한 점은 2θ 피크의 FWHM이 넓어졌다고 해서 원인이 하나로 정해지지 않는다는 것입니다. 결정립 크기가 작아졌을 수도 있고, strain이 커졌을 수도 있으며, 장비 조건 차이일 수도 있습니다. 그래서 2θ FWHM은 피크 위치, 피크 모양, intensity, 다른 반사면 결과와 함께 해석해야 합니다.
ω rocking curve의 FWHM은 무엇을 의미할까?
반도체 에피 박막에서는 θ–2θ scan보다 ω rocking curve의 FWHM을 결정성 지표로 자주 사용합니다. ω rocking curve는 detector를 특정 Bragg angle에 맞춘 상태에서 시료 각도 ω를 조금씩 흔들며 측정하는 방식입니다. 이때 얻는 피크 폭은 결정면들이 얼마나 같은 방향으로 정렬되어 있는지를 보여줍니다.
쉽게 말하면, rocking curve FWHM은 결정면의 기울기 분포와 관련이 깊습니다. 결정면들이 거의 같은 방향을 향하고 있으면 rocking curve는 좁게 나타납니다. 반대로 결정면 방향이 여러 방향으로 흩어져 있으면 피크가 넓어집니다. 이런 방향 분포를 mosaic spread라고 부릅니다.
Rigaku의 반도체 박막 설명 자료에서도 rocking curve 측정은 결정성 평가에 사용되며, rocking curve profile의 FWHM은 결정 격자면의 orientation distribution 정보를 포함한다고 설명합니다. 즉 같은 반사면과 같은 측정 조건에서 rocking curve FWHM이 작다면, 배향성이 더 좋고 mosaic spread가 작을 가능성이 큽니다.
하지만 rocking curve FWHM도 무조건 “작으면 좋다”로 끝나지는 않습니다. 박막 두께, wafer bow, sample curvature, 기판 품질, beam size, slit 조건, monochromator와 analyzer crystal 구성에 따라 폭이 달라질 수 있습니다. 특히 고분해능 XRD에서는 장비 광학계 조건을 기록하지 않으면 다른 데이터와 비교하기 어렵습니다.
다음 표는 2θ 피크 FWHM과 ω rocking curve FWHM의 차이를 실무 관점에서 비교한 것입니다.
| 구분 | 주로 확인하는 정보 | FWHM이 작을 때 의미 | 적합한 상황 | 해석 시 주의점 |
|---|---|---|---|---|
| 2θ 피크 FWHM | 격자 간격 분포, 결정립 크기, strain | 결정립 증가 또는 strain 감소 가능 | 분말, 다결정, 박막 peak broadening 평가 | size와 strain 분리 필요 |
| ω rocking curve FWHM | 결정면 기울기 분포, mosaic spread | 배향성 개선 가능 | 단결정 기판, 에피 박막, HR-XRD | curvature와 광학계 영향 확인 |
| asymmetric rocking curve | tilt/twist 성분, 결함 관련 정보 | 특정 방향 결함 감소 가능 | GaN, AlN, InGaN 등 에피 분석 | reflection별 의미 다름 |
| RSM | strain, relaxation, 격자상수 관계 | 단순 FWHM보다 구조 정보 풍부 | 박막 strain/relaxation 평가 | 측정과 해석 시간이 더 필요 |
이 표에서 핵심은 FWHM이라는 같은 단어를 쓰더라도 scan 방식에 따라 의미가 달라진다는 점입니다. 2θ 피크 폭은 격자 간격 방향의 분포와 size/strain broadening에 민감하고, ω rocking curve 폭은 결정면 방향 분포에 더 민감합니다. 그래서 보고서나 블로그 글에서 FWHM을 언급할 때는 반드시 scan type과 reflection을 같이 적는 것이 좋습니다.
설명용 가상 사례: GaN LED 에피 박막에서 FWHM 해석
설명용 가상 사례로 sapphire 기판 위에 성장한 GaN LED 에피 박막을 생각해 보겠습니다. 두 조건 A와 B가 있고, 동일한 HR-XRD 장비에서 동일한 slit 조건, 동일한 scan step, 동일한 fitting 방법으로 GaN (0002) rocking curve를 측정했다고 가정합니다.
| 항목 | 조건 A | 조건 B |
|---|---|---|
| 시료 | GaN on sapphire | GaN on sapphire |
| 측정 | GaN (0002) ω rocking curve | GaN (0002) ω rocking curve |
| FWHM | 320 arcsec | 240 arcsec |
| 피크 위치 | 기준값과 유사 | 기준값과 유사 |
| 해석 방향 | c축 방향 기울기 분포가 상대적으로 큼 | c축 방향 배향성이 상대적으로 개선 가능 |
이 예시는 실제 측정값이 아니라 설명용 가상 사례입니다. 이 조건에서 B의 FWHM이 A보다 작다면, B 시료의 GaN (0002) 결정면 기울기 분포가 더 좁아졌을 가능성이 있습니다. 즉 c축 방향의 mosaic spread가 줄어들었고, out-of-plane 방향 배향성이 개선되었다고 해석할 수 있습니다.
하지만 여기서 B가 모든 면에서 무조건 더 좋은 박막이라고 단정하면 안 됩니다. 만약 B의 피크 위치가 이동했다면 strain 상태가 달라졌을 수 있습니다. 또는 (0002) rocking curve는 좋아졌지만 asymmetric reflection인 GaN (10-12)의 FWHM이 나빠졌다면, tilt 성분은 개선되었지만 다른 방향의 결함 성분은 여전히 문제가 있을 수 있습니다.
또한 LED 에피 구조에서는 XRD FWHM만으로 최종 광학 특성을 판단하기 어렵습니다. InGaN MQW가 포함된 구조라면 satellite peak, 조성 균일도, PL peak wavelength, wavelength uniformity, PL intensity, EL 특성까지 함께 봐야 합니다. XRD는 결정 구조를 보는 강력한 도구이지만, LED 성능 전체를 단독으로 설명하는 지표는 아닙니다.
FWHM이 작아졌을 때 확인해야 할 체크리스트
FWHM이 작아졌다면 우선 좋은 방향의 변화일 가능성을 생각할 수 있습니다. 하지만 실무에서는 다음 항목을 함께 확인해야 해석이 안정적입니다.
| 체크 항목 | 확인 이유 | 판단 방법 |
|---|---|---|
| scan 방식 | FWHM 의미가 달라짐 | θ–2θ인지 ω scan인지 확인 |
| 반사면 | plane별로 민감한 결함이 다름 | (0002), (0004), (10-12) 등 기록 |
| 측정 조건 | 장비 broadening 차이 방지 | slit, step, detector mode 확인 |
| 피크 위치 | strain 또는 조성 변화 확인 | peak shift 여부 확인 |
| 피크 모양 | 비대칭, shoulder 확인 | fitting 결과와 raw data 비교 |
| intensity | 결정량, 배향성, 조건 영향 확인 | integrated intensity 함께 검토 |
| 기준 시료 | 장비 상태 변화 확인 | reference wafer 반복 측정 |
이 체크리스트는 FWHM을 단독 숫자가 아니라 해석 과정의 일부로 보기 위한 것입니다. 예를 들어 FWHM은 줄었지만 피크 위치가 크게 이동했다면 결정성 개선보다 strain 변화가 더 중요한 이슈일 수 있습니다. 반대로 FWHM은 비슷하지만 intensity가 크게 줄었다면 결정 구조 외에 두께, 흡수, 정렬 조건, 측정 조건 차이를 확인해야 합니다.
FWHM 숫자를 보고서에 쓸 때의 표현 방법
보고서나 블로그에서 FWHM 값을 쓸 때는 단위와 조건을 같이 적는 것이 좋습니다. 예를 들어 “FWHM이 240으로 감소했다”라고만 쓰면 정보가 부족합니다. 240의 단위가 arcsec인지 degree인지 알 수 없고, 어떤 scan에서 얻은 값인지도 불명확합니다.
더 좋은 표현은 다음과 같습니다.
| 부족한 표현 | 개선된 표현 |
|---|---|
| FWHM이 작아졌다 | GaN (0002) ω rocking curve FWHM이 320 arcsec에서 240 arcsec로 감소했다 |
| 결정성이 좋아졌다 | 동일 조건 비교에서 c축 방향 rocking curve 폭이 감소하여 out-of-plane 배향성이 개선된 것으로 해석할 수 있다 |
| 피크가 넓다 | 2θ 피크 FWHM이 증가했으며, 결정립 크기 감소 또는 strain 증가 가능성을 추가 확인해야 한다 |
| 품질이 나쁘다 | FWHM 증가만으로 품질을 단정하기 어렵고, peak position, intensity, RSM 등 추가 확인이 필요하다 |
이렇게 표현하면 단정적인 문장을 피하면서도 데이터의 의미를 분명하게 전달할 수 있습니다. 특히 공정 조건 비교에서는 “좋다/나쁘다”보다 “어떤 방향의 구조적 변화가 관찰되었다”라고 쓰는 것이 더 정확합니다.
자주 혼동하는 부분
가장 흔한 혼동은 peak intensity와 FWHM을 같은 의미로 보는 것입니다. intensity는 피크의 높이나 면적과 관련되고, FWHM은 피크의 폭과 관련됩니다. 피크가 높아도 폭이 넓을 수 있고, 피크가 낮아도 폭은 좁을 수 있습니다. 따라서 intensity 증가를 곧바로 FWHM 개선으로 해석하면 안 됩니다.
두 번째 혼동은 FWHM이 작으면 결함이 없다고 생각하는 것입니다. FWHM이 작아도 특정 방향의 결함이나 계면 문제는 남아 있을 수 있습니다. 어떤 결함은 symmetric reflection보다 asymmetric reflection에서 더 잘 드러날 수 있고, 어떤 문제는 XRD보다 PL, AFM, TEM에서 더 명확하게 보일 수 있습니다.
세 번째 혼동은 서로 다른 장비에서 측정한 FWHM을 직접 비교하는 것입니다. XRD FWHM은 장비 광학계와 분해능의 영향을 받습니다. 장비가 다르면 동일 시료도 다른 FWHM을 보일 수 있습니다. 다른 장비 데이터를 비교해야 한다면 reference wafer 또는 표준 시료를 이용해 장비 차이를 확인하는 과정이 필요합니다.
네 번째 혼동은 Scherrer equation을 모든 XRD 피크에 그대로 적용하는 것입니다. Scherrer 식은 결정립 크기 broadening을 가정한 근사식입니다. strain이나 장비 broadening이 큰 시료에서는 계산값이 실제 결정립 크기를 대표하지 못할 수 있습니다. 필요하다면 Williamson-Hall plot 같은 방법으로 size와 strain 영향을 분리해 보는 접근이 더 적절할 수 있습니다.
추가 이미지 아이디어
추가 이미지 아이디어 1: 2θ scan과 ω rocking curve 비교 도식
목적: 같은 FWHM이라는 용어가 scan 방식에 따라 다르게 해석된다는 점을 보여줍니다.
들어가면 좋은 요소: θ–2θ scan 구조, detector 이동, ω scan 구조, sample tilt, 각각의 해석 포인트
권장 alt 문구: 2θ scan과 ω rocking curve에서 FWHM이 의미하는 차이를 비교한 XRD 측정 도식
추가 이미지 아이디어 2: FWHM 해석 체크리스트 카드
목적: 실무자가 보고서 작성 전 확인할 항목을 빠르게 점검할 수 있게 합니다.
들어가면 좋은 요소: scan type, reflection, slit 조건, peak position, intensity, reference wafer, fitting method
권장 alt 문구: XRD FWHM 해석 전 확인해야 할 측정 조건과 피크 해석 체크리스트
마무리
XRD FWHM은 결정성과 관련된 중요한 지표입니다. 같은 조건에서 FWHM이 작아지는 것은 피크가 더 날카로워지고, 결정 구조 또는 결정면 배향이 더 균일해졌다는 긍정적인 신호로 볼 수 있습니다. 특히 반도체 에피 박막의 ω rocking curve FWHM은 crystal quality와 mosaic spread를 평가하는 데 널리 사용됩니다.
하지만 FWHM은 하나의 원인만 반영하는 값이 아닙니다. 2θ 피크 폭에는 결정립 크기, 미세변형, 조성 분포, 장비 broadening이 함께 들어갈 수 있고, rocking curve 폭에는 결정면 기울기 분포뿐 아니라 wafer curvature와 측정 광학계 조건도 영향을 줄 수 있습니다.
따라서 “FWHM은 작을수록 좋다”는 표현은 같은 조건에서 비교할 때의 경향으로 이해하는 것이 좋습니다. 실제 품질 판단에서는 scan 방식, 반사면, 단위, 피크 위치, intensity, fitting 조건, 장비 조건, 추가 분석 결과를 함께 확인해야 합니다. FWHM은 좋은 출발점이지만, 결론 그 자체는 아닙니다.
FAQ
XRD FWHM 단위는 무엇을 쓰나요?
일반 2θ scan에서는 degree 단위를 많이 사용하고, HR-XRD rocking curve에서는 arcsec 단위를 자주 사용합니다. 1 degree는 3600 arcsec입니다. 값을 비교할 때는 반드시 단위를 함께 확인해야 합니다.
FWHM이 작아졌는데 PL 특성이 나빠질 수도 있나요?
가능합니다. XRD FWHM은 결정 구조와 배향성에 대한 정보이고, PL은 광학적 발광 특성에 대한 정보입니다. 결정성 일부가 개선되어도 조성, 결함 종류, carrier localization, 계면 품질에 따라 PL 결과는 다르게 나타날 수 있습니다.
Scherrer 식으로 계산한 결정립 크기는 정확한 값인가요?
Scherrer 식은 피크 broadening이 주로 작은 결정립 크기 때문이라는 가정에서 사용하는 근사식입니다. 미세변형이나 장비 broadening이 충분히 보정되지 않으면 계산값은 실제 결정립 크기와 달라질 수 있습니다. 절대값보다 조건 간 비교 지표로 조심스럽게 활용하는 것이 좋습니다.
