XRD 피크 강도 차이 원인: reference pattern과 intensity가 다르게 나오는 이유

XRD 피크 강도란 무엇인가

XRD 패턴에서 피크 강도는 특정 결정면에서 회절된 X-ray 신호의 세기를 의미합니다. 일반적으로 y축 intensity로 표시되며, 피크가 높을수록 해당 결정면에서 강한 회절 신호가 나온 것입니다.

reference pattern에서는 각 피크의 상대강도가 정리되어 있습니다. 보통 가장 강한 피크를 100으로 두고, 다른 피크의 상대적인 세기를 비교합니다.

하지만 실제 측정 데이터의 피크 강도는 reference pattern과 완전히 일치하지 않는 경우가 많습니다. 이는 reference pattern이 이상적인 조건 또는 특정 조건에서 얻어진 데이터이기 때문입니다.

즉, XRD 피크 위치는 phase identification에서 매우 중요하지만, 피크 강도는 시료 상태와 측정 조건에 따라 크게 달라질 수 있습니다.

XRD 피크 강도 차이가 중요한 이유

피크 강도 차이를 잘못 해석하면 정성분석 결과를 잘못 판단할 수 있습니다.

예를 들어 reference pattern에서는 A 피크가 가장 강해야 하는데, 실제 측정에서는 B 피크가 더 강하게 나타날 수 있습니다. 이때 바로 다른 물질이라고 판단하면 안 됩니다.

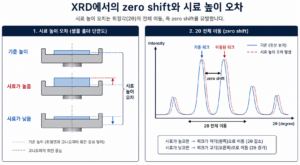

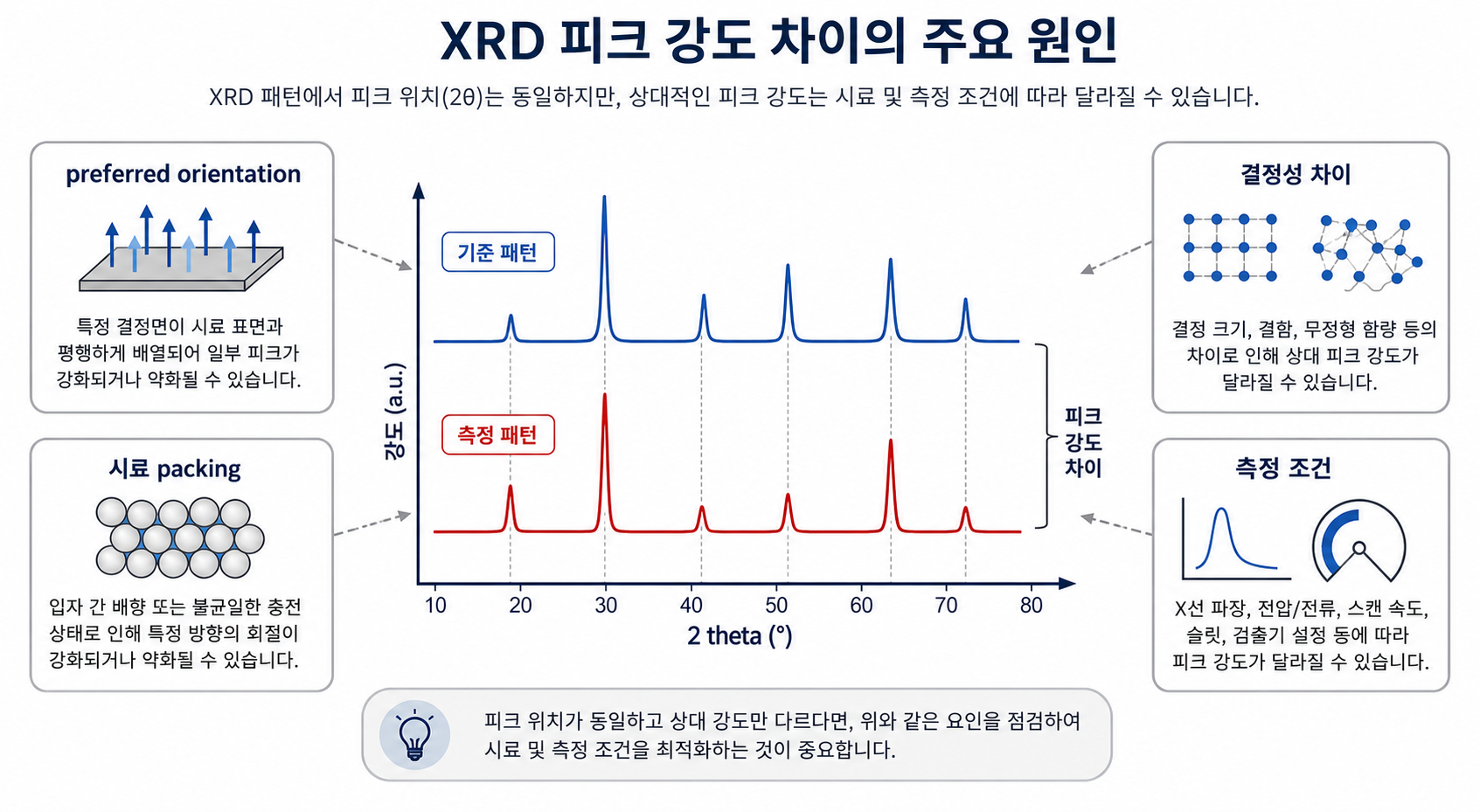

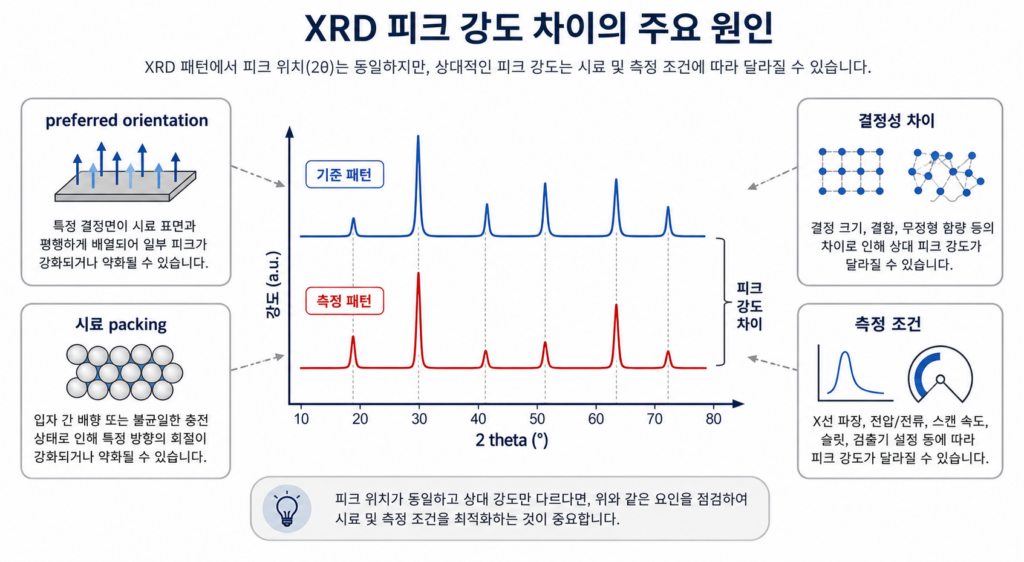

피크 위치가 잘 맞고 전체 패턴이 유사하다면, 강도 차이는 다음과 같은 원인에서 발생했을 가능성이 있습니다.

preferred orientation
시료 packing 문제
결정성 차이
입자 크기 차이
시료량 부족
흡수 효과
측정 조건 차이
표면 거칠기
박막 또는 코팅 시료 특성

따라서 XRD 피크 강도 차이는 “상이 다르다”는 결론보다 “시료 상태와 측정 조건이 다르다”는 관점에서 먼저 검토하는 것이 좋습니다.

1. Preferred orientation에 의한 피크 강도 차이

XRD 피크 강도 차이의 대표적인 원인은 preferred orientation, 즉 우선배향입니다.

분말 XRD에서는 이상적으로 결정 입자들이 무작위 방향으로 배열되어 있다고 가정합니다. 그래야 모든 결정면이 통계적으로 균일하게 회절에 기여할 수 있습니다.

하지만 실제 시료에서는 특정 방향으로 입자들이 눕거나 정렬되는 경우가 많습니다. 특히 판상, 침상, 층상 구조를 가진 시료는 preferred orientation이 쉽게 발생합니다.

예를 들어 층상 물질이나 점토광물, graphite 계열, 일부 배터리 양극재는 특정 결정면 피크가 reference보다 과도하게 강하게 나타날 수 있습니다.

preferred orientation이 의심되는 상황은 다음과 같습니다.

관찰 현상	가능 원인
특정 피크만 비정상적으로 강함	우선배향 가능성
특정 계열의 피크만 반복적으로 강함	입자 방향성 영향
시료를 다시 packing하면 강도 비율이 달라짐	sample preparation 영향
판상 또는 침상 입자 시료	preferred orientation 발생 가능

피크 위치는 잘 맞는데 상대강도만 크게 다르다면 preferred orientation을 먼저 의심해볼 수 있습니다.

2. 시료 packing 상태

분말을 holder에 담는 방식도 XRD 피크 강도에 큰 영향을 줍니다.

시료 표면이 평탄하지 않거나, 너무 강하게 눌러 담거나, 시료가 한쪽으로 몰려 있으면 회절 조건이 일정하지 않아 피크 강도가 흔들릴 수 있습니다.

특히 다음과 같은 경우 피크 강도 재현성이 떨어집니다.

시료 표면이 울퉁불퉁한 경우
시료가 holder에 충분히 채워지지 않은 경우
분말을 과도하게 압축한 경우
입자 크기가 너무 큰 경우
시료가 뭉쳐 있는 경우
표면에 빈 공간이 있는 경우

같은 시료를 반복 측정했는데 피크 강도 비율이 계속 달라진다면, 시료 자체의 변화보다 packing 상태를 먼저 확인하는 것이 좋습니다.

3. 결정성 차이

결정성이 좋은 시료는 피크가 날카롭고 강하게 나타나는 경향이 있습니다. 반대로 결정성이 낮거나 비정질 성분이 많으면 피크 강도가 약해지고 broadening이 나타날 수 있습니다.

예를 들어 같은 조성의 시료라도 열처리 온도, 소결 조건, 합성 시간에 따라 결정성이 달라질 수 있습니다.

결정성이 낮은 시료에서는 다음과 같은 특징이 나타날 수 있습니다.

피크 강도가 낮아짐
피크 폭이 넓어짐
배경 신호가 상대적으로 높아짐
amorphous hump가 나타남
일부 약한 피크가 보이지 않음

따라서 피크 강도가 낮다고 해서 반드시 시료량이 부족하거나 장비 문제가 있다고 볼 수는 없습니다. 시료의 결정성 자체가 낮을 가능성도 함께 봐야 합니다.

4. 시료량과 유효 조사 면적

XRD 피크 강도는 시료량과도 관련이 있습니다. 특히 분말 시료가 holder를 충분히 채우지 못하거나, X-ray beam이 시료가 없는 부분까지 조사하면 피크 강도가 약하게 나타날 수 있습니다.

소량 시료 분석에서 자주 발생하는 문제입니다.

시료량이 부족하면 다음과 같은 현상이 나타날 수 있습니다.

전체 피크 intensity가 낮음
noise가 상대적으로 커짐
background 대비 피크 구분이 어려움
반복 측정 재현성이 낮음
holder 또는 substrate 신호가 상대적으로 강해짐

따라서 XRD 분석 의뢰 전에는 가능한 충분한 시료량을 확보하는 것이 좋습니다. 소량 시료라면 low-background holder 사용 여부나 측정 조건 조정이 필요할 수 있습니다.

5. 입자 크기와 분쇄 상태

입자 크기도 XRD 피크 강도 차이에 영향을 줄 수 있습니다.

분말 입자가 너무 크면 측정 중 실제로 회절에 기여하는 결정립 수가 줄어들어 피크 강도 재현성이 떨어질 수 있습니다. 반대로 너무 과도하게 분쇄하면 strain이나 미세 결정화 영향으로 피크 폭이 넓어질 수 있습니다.

적절한 분쇄는 XRD 분석에서 중요하지만, 무조건 오래 분쇄하는 것이 좋은 것은 아닙니다.

입자 크기 문제가 의심되는 경우는 다음과 같습니다.

같은 시료인데 측정 위치에 따라 강도가 다름
반복 측정 시 피크 강도 비율이 바뀜
특정 피크가 불안정하게 나타남
분말이 균일하지 않고 입도 차이가 큼

이런 경우에는 시료를 균일하게 혼합하고, 필요한 경우 적절한 수준으로 분쇄한 뒤 다시 측정하는 것이 좋습니다.

6. 측정 조건 차이

XRD 피크 강도는 scan speed, step size, counting time, slit 조건, tube power 등 측정 조건에 따라 달라질 수 있습니다.

예를 들어 counting time을 길게 하면 신호가 더 안정적으로 쌓이고, 약한 피크를 확인하기 쉬워집니다. 반대로 scan speed가 너무 빠르면 약한 피크가 제대로 나타나지 않을 수 있습니다.

측정 조건에 따른 영향은 다음과 같습니다.

측정 조건	피크 강도에 미치는 영향
scan speed 빠름	약한 피크 확인 어려움
counting time 짧음	noise 증가, intensity 불안정
step size 큼	피크 모양과 최대 intensity 왜곡 가능
tube power 낮음	전체 신호 약화
slit 조건 차이	intensity와 resolution 변화

따라서 서로 다른 시료를 비교할 때는 가능한 동일한 측정 조건에서 얻은 데이터를 비교해야 합니다.

7. 흡수 효과와 조성 차이

시료의 조성에 따라 X-ray 흡수 정도가 달라질 수 있습니다. 무거운 원소가 많이 포함된 시료와 가벼운 원소 중심의 시료는 같은 조건에서 측정해도 intensity가 다르게 나타날 수 있습니다.

특히 혼합물이나 복합소재에서는 특정 상의 피크가 실제 함량보다 약하게 보일 수 있습니다. 이는 시료 내부에서 X-ray가 흡수되거나, 특정 성분이 회절 신호를 상대적으로 약하게 만들기 때문입니다.

흡수 효과가 의심되는 경우에는 XRD 단독 해석보다 XRF, EDS, ICP 등 조성 분석 결과와 함께 보는 것이 좋습니다.

8. 박막 시료와 벌크 시료의 차이

박막 XRD에서는 피크 강도 해석이 분말 XRD와 다릅니다. 박막은 두께, 배향성, 기판 영향, 표면 거칠기, 결정립 성장 방향 등에 따라 피크 강도가 크게 달라질 수 있습니다.

박막 시료에서는 특정 피크만 강하게 나타나거나, 기판 피크가 시료 피크보다 훨씬 강하게 나타나는 경우도 흔합니다.

따라서 박막 XRD에서 reference pattern과 intensity가 다르다고 해서 바로 상이 다르다고 판단하면 안 됩니다. 박막은 분말처럼 무작위 방향의 결정립 집합체가 아니기 때문에 상대강도 차이가 자연스럽게 발생할 수 있습니다.

XRD 피크 강도 차이 점검 순서

XRD 피크 강도 차이가 보일 때는 아래 순서로 확인하는 것이 좋습니다.

피크 위치가 reference와 일치하는지 확인한다.
특정 피크만 강한지, 전체 intensity가 낮은지 구분한다.
시료 packing 상태와 표면 평탄도를 확인한다.
preferred orientation 가능성을 검토한다.
시료량과 조사 면적이 충분한지 확인한다.
scan speed, step size, counting time을 확인한다.
결정성 저하 또는 amorphous 성분 여부를 확인한다.
조성 분석 결과와 함께 해석한다.
필요하면 반복 측정으로 재현성을 확인한다.

이 순서를 따르면 피크 강도 차이가 단순한 시료 준비 문제인지, 실제 시료 특성 차이인지 더 안정적으로 판단할 수 있습니다.

보고서 작성 시 표현 예시

XRD 보고서에서는 피크 강도 차이를 단정적으로 해석하지 않는 것이 좋습니다.

좋지 않은 표현:

피크 강도가 reference와 다르므로 다른 물질이다.

더 적절한 표현:

측정된 XRD pattern은 reference pattern과 주요 피크 위치가 대체로 일치하나, 일부 피크의 상대강도에서 차이를 보인다. 이는 preferred orientation, 시료 packing 상태, 결정성 차이 또는 측정 조건의 영향일 수 있으므로, 정성분석 결과 해석 시 상대강도 차이를 함께 고려할 필요가 있다.

또는 다음처럼 작성할 수 있습니다.

특정 피크의 intensity가 reference 대비 강하게 나타났으며, 이는 시료의 우선배향 또는 표면 상태에 의한 영향 가능성이 있다. 반복 측정 및 시료 재장착을 통해 강도 재현성을 확인하는 것이 권장된다.

핵심 정리

XRD 피크 강도 차이는 매우 흔한 현상입니다. 피크 위치가 reference와 잘 맞는다면, 강도 차이만으로 정성분석 결과를 바로 부정할 필요는 없습니다.

핵심은 다음과 같습니다.

XRD 피크 강도는 시료 상태와 측정 조건의 영향을 크게 받는다.
preferred orientation은 특정 피크 강도를 크게 바꿀 수 있다.
packing 상태와 표면 평탄도는 intensity 재현성에 중요하다.
결정성이 낮으면 피크 강도가 약해지고 피크 폭이 넓어질 수 있다.
측정 조건이 다르면 intensity 비교가 어려워진다.
박막 시료는 분말 reference와 상대강도가 다르게 나오는 것이 흔하다.

XRD 분석에서 피크 위치는 상 확인에 중요한 기준이지만, 피크 강도는 시료 준비와 측정 조건에 민감합니다. 따라서 피크 강도 차이를 해석할 때는 reference pattern과의 단순 비교보다, 시료의 형태와 준비 과정, 측정 조건, 반복성을 함께 확인하는 것이 중요합니다.
