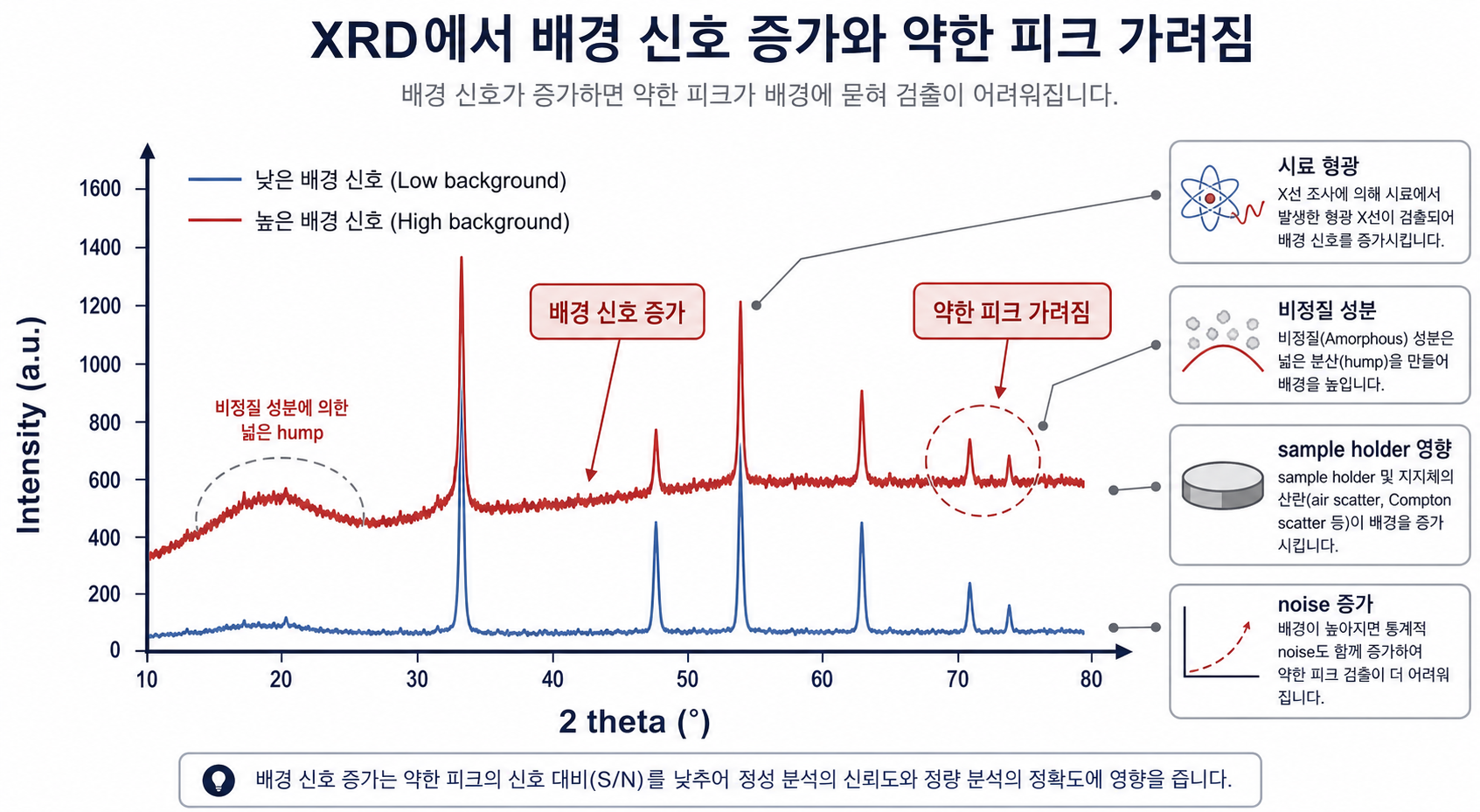

XRD 배경 신호란 무엇인가
XRD 패턴에서 배경 신호는 sharp peak를 제외한 기본 신호 수준을 의미합니다. 이상적으로는 배경이 낮고 안정적이어야 피크를 명확하게 구분할 수 있습니다.
하지만 실제 XRD 데이터에서는 여러 원인으로 배경이 높아질 수 있습니다.
배경 신호가 높아지면 다음 문제가 발생합니다.
- 약한 피크가 잘 보이지 않음
- signal-to-noise ratio가 낮아짐
- minor phase 검출이 어려워짐
- amorphous hump와 background 구분이 어려움
- 정성분석 후보상 판단이 흔들림
- 정량분석 정확도가 낮아질 수 있음
특히 불순물 피크를 확인하거나 저함량 상을 검출해야 하는 경우에는 배경 신호 관리가 매우 중요합니다.
XRD 배경 신호 증가가 중요한 이유
XRD에서 강한 main peak만 확인하는 경우라면 배경 신호가 조금 높아도 큰 문제가 없어 보일 수 있습니다. 하지만 실무 분석에서는 약한 피크가 중요한 경우가 많습니다.
예를 들어 다음과 같은 분석에서는 background 증가가 결과 해석에 직접적인 영향을 줍니다.
- 불순물 phase 검출
- 저함량 결정상 확인
- 비정질 성분 확인
- 열처리 전후 결정화 정도 비교
- 촉매 또는 세라믹 분말 분석
- 박막 또는 소량 시료 분석
- 배터리 소재의 minor phase 확인
배경 신호가 높으면 실제로 존재하는 약한 피크가 보이지 않을 수 있습니다. 반대로 noise를 피크로 오해할 수도 있습니다. 따라서 XRD 배경 신호 증가는 단순한 그래프 품질 문제가 아니라 분석 신뢰도와 직접 연결됩니다.
1. 시료 형광에 의한 배경 신호 증가
XRD 배경 신호 증가의 대표적인 원인 중 하나는 시료 형광입니다. X-ray가 시료에 조사될 때 특정 원소가 형광 X선을 방출하고, 이 신호가 detector에 들어오면 배경이 높아질 수 있습니다.
특히 Cu target을 사용할 때 Fe, Co, Ni 등 일부 전이금속을 포함한 시료에서 형광 영향이 커질 수 있습니다.
시료 형광이 의심되는 경우는 다음과 같습니다.
- 전체 background가 높게 들떠 있음
- 특정 각도 구간이 아니라 전체적으로 신호가 높음
- 피크 대비 배경이 높아 약한 피크 검출이 어려움
- Fe, Co, Ni 등 형광 영향 가능 원소가 포함됨
- 동일 조건에서 다른 조성 시료보다 background가 높음
이 경우에는 monochromator, energy-discriminating detector, 다른 X-ray source 사용 등을 검토할 수 있습니다. 장비 조건에 따라 Ni filter나 detector 설정도 영향을 줄 수 있습니다.

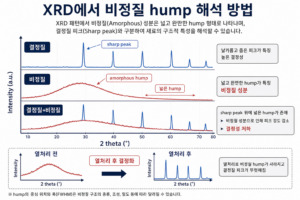

2. 비정질 성분과 amorphous hump
시료에 비정질 성분이 많으면 sharp peak 대신 넓고 완만한 hump가 나타날 수 있습니다. 이를 보통 amorphous hump라고 합니다.
Amorphous hump는 단순한 noise가 아니라 시료의 비정질 구조에서 기인한 넓은 산란 신호입니다. 따라서 배경이 높아 보인다고 해서 모두 장비 문제로 판단하면 안 됩니다.
비정질 성분이 의심되는 경우는 다음과 같습니다.
| 관찰 현상 | 가능 원인 |
|---|---|
| 넓은 hump가 나타남 | amorphous phase 가능성 |
| sharp peak가 약함 | 결정성 낮음 |
| 열처리 후 피크가 강해짐 | 결정화 진행 가능성 |
| 배경이 특정 구간에서 볼록함 | 비정질 산란 가능성 |
| 피크 폭이 넓고 intensity가 낮음 | 저결정성 시료 가능성 |
특히 유리, 고분자, 저온 합성 산화물, 일부 촉매, 건조가 덜 된 gel 계열 시료에서는 amorphous hump가 나타날 수 있습니다.
3. Sample holder 영향
Sample holder도 XRD 배경 신호 증가의 원인이 될 수 있습니다. 시료량이 부족하거나 시료층이 너무 얇으면 X-ray가 holder까지 도달해 holder 또는 substrate 신호가 함께 측정됩니다.
이 경우 배경 신호가 높아지거나 예상하지 못한 holder 피크가 나타날 수 있습니다.
Sample holder 영향이 의심되는 경우는 다음과 같습니다.
- 소량 시료를 측정함
- 시료가 holder를 충분히 덮지 못함
- 빈 holder 측정에서도 유사한 신호가 나타남
- holder 피크와 시료 피크가 겹침
- low-background holder로 바꾸면 배경이 낮아짐
약한 피크를 확인해야 하는 분석에서는 일반 holder보다 low-background holder 또는 zero-background holder 사용을 검토하는 것이 좋습니다.
4. Air scatter와 Compton scattering
XRD 배경 신호는 시료뿐 아니라 공기 산란, Compton scattering 등에서도 영향을 받을 수 있습니다. 특히 저각 영역에서는 산란 신호가 증가해 background가 높아 보일 수 있습니다.
이런 산란 신호는 시료의 결정상 피크와 직접적으로 관련 없는 배경 신호이기 때문에, 약한 피크를 확인할 때 방해가 됩니다.
영향을 줄이기 위해서는 다음 조건을 확인할 수 있습니다.
- slit 조건
- beam path
- sample mask
- detector 설정
- 측정 geometry
- 저각 영역 측정 조건
- 시료 표면 상태
특히 저각 영역에서 background가 높거나 불안정하다면 장비 optics와 측정 조건을 함께 확인하는 것이 좋습니다.
5. 시료 표면과 packing 상태
시료 표면이 고르지 않거나 packing이 불균일하면 XRD 배경 신호와 noise가 증가할 수 있습니다.
분말이 뭉쳐 있거나 입자 크기가 너무 크면 X-ray 조사 영역에서 균일한 회절 조건을 만들기 어렵습니다. 이 경우 피크 강도 재현성도 떨어지고 background도 불안정해질 수 있습니다.
다음과 같은 경우 시료 준비 문제를 의심할 수 있습니다.
- 시료 표면이 울퉁불퉁함
- 분말 입도가 너무 큼
- 시료가 뭉쳐 있음
- packing density가 낮음
- 시료량이 부족함
- 반복 측정 시 background가 달라짐
이 경우에는 시료를 균일하게 분쇄하고, holder에 충분히 채운 뒤, 표면을 평탄하게 정리하는 것이 중요합니다.
6. 측정 조건에 따른 noise 증가
XRD 배경 신호가 높아 보이는 이유 중 하나는 측정 조건이 충분하지 않아 noise가 커진 경우입니다. 특히 약한 피크를 빠른 scan 조건으로 측정하면 피크와 noise를 구분하기 어려울 수 있습니다.
측정 조건과 관련된 요소는 다음과 같습니다.
| 측정 조건 | 영향 |
|---|---|
| scan speed가 빠름 | 약한 피크 검출 어려움 |
| counting time이 짧음 | noise 증가 |
| step size가 큼 | 피크 모양 왜곡 가능 |
| tube power가 낮음 | 전체 signal 감소 |
| slit 조건 부적절 | background와 intensity 영향 |
| detector 설정 부적절 | S/N 저하 가능 |
약한 피크를 확인해야 한다면 scan speed를 낮추고 counting time을 늘리는 것이 도움이 될 수 있습니다. 필요한 경우 전체 범위가 아니라 관심 2θ 구간만 정밀 측정하는 것도 좋은 방법입니다.
XRD 배경 신호 증가 점검 순서
XRD 배경 신호가 높게 나타날 때는 아래 순서로 점검하는 것이 좋습니다.
- 배경이 전체적으로 높은지, 특정 구간에서만 높은지 확인한다.
- 시료 조성에 형광 영향 가능 원소가 있는지 확인한다.
- amorphous hump 형태인지 확인한다.
- 시료량과 packing 상태를 확인한다.
- sample holder 또는 substrate 영향을 확인한다.
- blank holder 측정 결과와 비교한다.
- scan speed, step size, counting time을 확인한다.
- 약한 피크가 필요한 경우 관심 구간을 정밀 측정한다.
- 필요하면 detector 설정이나 X-ray source 조건을 검토한다.
이 순서를 따르면 배경 신호 증가가 시료 특성 때문인지, 시료 준비 문제인지, 측정 조건 문제인지 더 안정적으로 구분할 수 있습니다.
보고서 작성 시 표현 예시
XRD 분석 보고서에서는 배경 신호 증가를 다음과 같이 표현할 수 있습니다.
측정된 XRD pattern에서 전반적인 background 증가가 확인되었으며, 이로 인해 일부 약한 피크의 검출 신뢰도가 낮아질 수 있다. Background 증가는 시료 형광, 비정질 성분, sample holder 영향 또는 측정 조건에 의한 가능성이 있다.
또는 다음처럼 작성할 수 있습니다.
넓은 hump 형태의 배경 신호가 관찰되며, 이는 amorphous 성분 또는 낮은 결정성에 기인할 가능성이 있다. 보다 명확한 결정상 확인을 위해서는 열처리 전후 비교 또는 추가 분석이 필요할 수 있다.
불순물 분석에서는 다음 표현도 사용할 수 있습니다.
Background가 높아 minor phase의 약한 피크 검출에는 제한이 있으며, 저함량 불순물 판단 시 S/N ratio를 함께 고려해야 한다.
핵심 정리
XRD 배경 신호 증가는 약한 피크 검출과 정성분석 신뢰도에 큰 영향을 줍니다. 배경이 높으면 실제 피크가 가려질 수 있고, 반대로 noise를 피크로 오해할 수도 있습니다.
핵심은 다음과 같습니다.
- XRD 배경 신호가 증가하면 약한 피크 검출이 어려워진다.
- 시료 형광은 전체 background를 높이는 대표적인 원인이다.
- 비정질 성분은 넓은 amorphous hump로 나타날 수 있다.
- sample holder와 substrate도 배경 신호를 증가시킬 수 있다.
- 시료 packing과 표면 평탄도는 background 안정성에 영향을 준다.
- 빠른 scan과 짧은 counting time은 noise를 증가시킬 수 있다.
- 불순물 분석에서는 background와 S/N ratio를 반드시 함께 봐야 한다.
XRD 분석에서 배경 신호는 단순한 바탕선이 아닙니다. 시료의 조성, 결정성, 준비 상태, holder, 측정 조건이 모두 반영된 결과입니다. 따라서 배경 신호 증가를 제대로 해석하면 약한 피크와 minor phase를 더 신뢰성 있게 판단할 수 있습니다.
