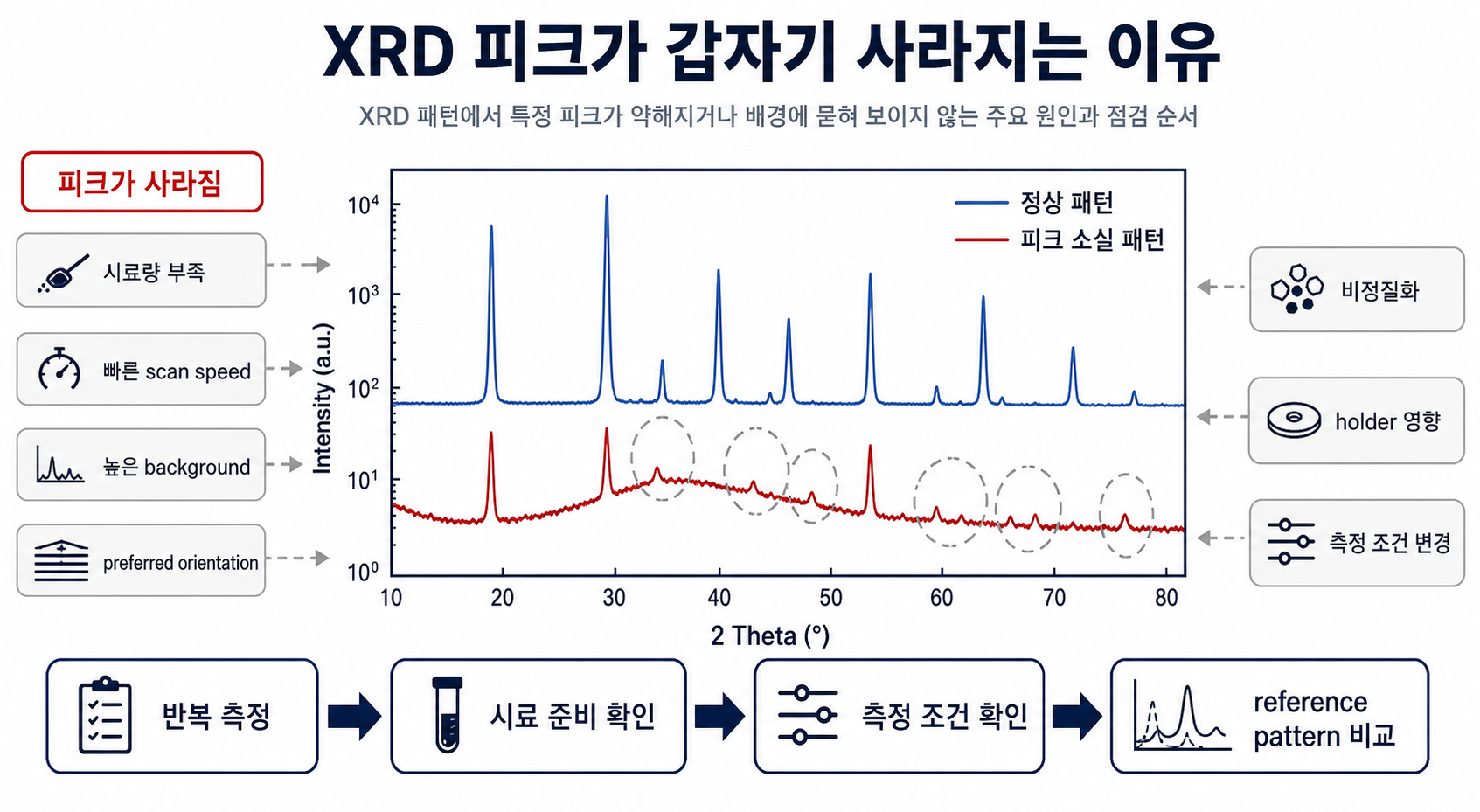

XRD 피크가 갑자기 사라지는 원인과 확인 방법

XRD 피크가 사라졌다는 것은 무엇을 의미할까

XRD에서 피크가 사라졌다는 표현은 보통 다음 상황을 의미합니다.

이전 데이터에는 있던 피크가 이번 측정에서 보이지 않음
reference pattern에는 있는 피크가 실제 패턴에서 보이지 않음
약한 피크가 background에 묻혀 구분되지 않음
특정 phase의 피크가 모두 약해짐
피크가 넓어져 hump처럼 보임
피크 위치는 예상되지만 intensity가 너무 낮음

중요한 점은 “피크가 보이지 않는다”와 “해당 phase가 존재하지 않는다”는 같은 말이 아니라는 것입니다. XRD는 검출 한계가 있고, 시료 상태와 측정 조건에 따라 약한 피크가 쉽게 가려질 수 있습니다.

따라서 피크 소실을 해석할 때는 실제 phase 변화인지, 측정 조건 때문에 보이지 않는 것인지 먼저 구분해야 합니다.

1. 시료량 부족

XRD 피크가 갑자기 약해지거나 사라지는 가장 기본적인 원인 중 하나는 시료량 부족입니다. 시료가 holder를 충분히 덮지 못하거나, X-ray 조사 영역에 시료가 충분히 존재하지 않으면 전체 intensity가 낮아질 수 있습니다.

특히 소량 시료를 측정할 때는 다음 문제가 생길 수 있습니다.

시료 상태	발생 가능 문제
시료량이 너무 적음	전체 피크 intensity 감소
시료층이 너무 얇음	holder 신호 증가
시료가 한쪽에 몰림	피크 재현성 저하
조사 영역보다 시료 면적이 작음	약한 피크 소실
packing density가 낮음	background 대비 피크 약화

소량 시료에서는 main peak는 보이지만 약한 피크는 사라진 것처럼 보일 수 있습니다. 이 경우 phase가 없어진 것이 아니라 signal-to-noise ratio가 낮아져 검출이 어려워진 것일 수 있습니다.

확인 방법은 간단합니다. 시료량을 늘려 다시 측정하거나, low-background holder 또는 zero-background holder를 사용해 holder 영향을 줄여보는 것이 좋습니다.

2. 빠른 scan speed와 짧은 counting time

측정 시간을 줄이기 위해 scan speed를 빠르게 설정하거나 counting time을 짧게 하면 약한 피크가 잘 보이지 않을 수 있습니다.

XRD 피크는 각 2θ 위치에서 충분한 신호가 쌓여야 명확하게 나타납니다. 그런데 scan speed가 너무 빠르면 detector가 신호를 충분히 모으지 못해 noise가 증가하고 약한 피크가 background에 묻힐 수 있습니다.

이런 경우 자주 나타나는 현상은 다음과 같습니다.

main peak는 보이지만 minor peak가 사라짐
noise가 증가함
baseline이 불안정해 보임
약한 불순물 피크가 검출되지 않음
반복 측정 시 약한 피크 재현성이 떨어짐

특히 minor phase 확인, 저함량 불순물 분석, FWHM 분석, Rietveld refinement가 목적이라면 빠른 scan 조건은 적합하지 않을 수 있습니다.

피크가 사라진 것처럼 보이면 관심 2θ 구간만이라도 느린 scan speed와 긴 counting time으로 다시 측정해보는 것이 좋습니다.

3. Background 증가로 약한 피크가 가려지는 경우

XRD 배경 신호가 높아지면 약한 피크는 쉽게 가려집니다. 실제로 피크가 사라진 것이 아니라 background 위에 묻혀서 보이지 않는 경우입니다.

배경 신호 증가의 원인은 다양합니다.

시료 형광
비정질 성분
sample holder 영향
air scatter
Compton scattering
시료 표면 불균일
packing 상태 불량
측정 조건 문제

특히 Fe, Co, Ni 등 특정 원소가 포함된 시료를 Cu target으로 측정할 때 형광에 의해 background가 높아질 수 있습니다. 또한 비정질 성분이 많으면 넓은 amorphous hump가 나타나 약한 결정질 피크를 덮을 수 있습니다.

이 경우에는 단순히 피크가 없어졌다고 보기보다, background와 S/N ratio를 함께 봐야 합니다.

4. Preferred orientation 때문에 특정 피크가 약해지는 경우

Preferred orientation, 즉 우선배향도 XRD 피크가 사라진 것처럼 보이게 만들 수 있습니다. 특히 판상, 침상, 층상 구조의 시료에서는 특정 결정면이 시료 표면과 평행하게 정렬되면서 일부 피크가 과도하게 강해지고, 다른 피크는 상대적으로 약해질 수 있습니다.

이런 경우 피크 위치는 reference pattern과 맞지만 상대강도는 크게 달라집니다. 심하면 reference에서는 보여야 할 약한 피크가 실제 측정에서는 거의 보이지 않을 수 있습니다.

우선배향이 의심되는 상황은 다음과 같습니다.

특정 피크만 비정상적으로 강함
다른 피크들이 상대적으로 약해짐
시료를 다시 packing하면 intensity 비율이 달라짐
판상 또는 침상 입자 형태를 가짐
분말을 강하게 눌러 담았음
박막 시료에서 특정 피크만 관찰됨

이 경우 phase가 사라진 것이 아니라 회절에 기여하는 결정면의 방향 분포가 달라진 것일 수 있습니다.

5. 비정질화 또는 결정성 저하

피크가 실제로 사라지는 경우도 있습니다. 대표적인 원인이 비정질화 또는 결정성 저하입니다.

시료가 amorphous phase로 변하거나 결정성이 낮아지면 sharp peak가 약해지고, 넓은 hump 형태의 신호가 나타날 수 있습니다. 이때 기존에 보이던 결정질 피크가 사라진 것처럼 보입니다.

비정질화가 의심되는 경우는 다음과 같습니다.

sharp peak가 전체적으로 약해짐
넓은 amorphous hump가 나타남
열처리 전후 피크가 크게 달라짐
고에너지 milling 후 피크가 약해짐
합성 온도가 낮아 결정화가 덜 됨
피크 폭이 넓어지고 intensity가 낮아짐

이 경우에는 XRD만으로 단정하기보다 열처리 전후 비교, Raman, FT-IR, DSC, TEM 등 추가 분석과 함께 판단하는 것이 좋습니다.

6. Sample holder 또는 기판 영향

Sample holder 영향도 피크 소실처럼 보일 수 있습니다. 시료량이 적거나 시료층이 얇으면 holder 또는 substrate 신호가 상대적으로 커져 시료의 약한 피크가 가려질 수 있습니다.

박막 XRD에서는 기판 피크가 특히 중요합니다. 기판 피크가 매우 강하면 박막의 약한 피크가 nearby peak tail이나 background에 묻힐 수 있습니다.

확인해야 할 내용은 다음과 같습니다.

blank holder 측정 결과
기판만 측정한 XRD pattern
holder 피크 위치
시료가 holder를 충분히 덮었는지
low-background holder 사용 여부
기판 피크와 시료 피크 겹침 여부

작은 피크가 보이지 않을 때는 시료 자체보다 시료가 놓인 환경을 먼저 확인하는 것이 도움이 됩니다.

7. 측정 조건이 이전과 달라진 경우

이전 데이터와 비교할 때 피크가 사라졌다면 측정 조건이 동일했는지 반드시 확인해야 합니다. XRD는 조건이 조금만 달라져도 피크 강도와 noise 수준이 달라질 수 있습니다.

비교해야 할 항목은 다음과 같습니다.

scan range
scan speed
step size
counting time
tube voltage
tube current
slit 조건
detector 설정
sample holder
측정 geometry
시료 packing 방법

예를 들어 이전에는 0.02° step size와 긴 counting time으로 측정했는데, 이번에는 빠른 screening 조건으로 측정했다면 약한 피크가 사라진 것처럼 보일 수 있습니다.

따라서 피크 소실을 비교하려면 동일한 측정 조건에서 얻은 데이터인지 먼저 확인해야 합니다.

XRD 피크가 사라졌을 때 확인 순서

실무에서는 아래 순서로 확인하는 것이 좋습니다.

이전 데이터와 이번 데이터의 측정 조건을 비교한다.
같은 시료를 동일 조건으로 반복 측정한다.
시료량과 packing 상태를 확인한다.
scan speed와 counting time을 확인한다.
background가 증가했는지 확인한다.
holder 또는 기판 피크 영향을 확인한다.
preferred orientation 가능성을 검토한다.
amorphous hump 또는 피크 broadening을 확인한다.
reference pattern과 피크 위치를 다시 비교한다.
그래도 설명되지 않으면 실제 phase 변화 가능성을 검토한다.

이 순서가 중요한 이유는 간단합니다. 측정 조건과 시료 준비 문제를 배제하지 않은 상태에서 phase 변화로 결론 내리면 잘못된 해석으로 이어질 수 있기 때문입니다.

보고서 작성 시 표현 예시

XRD 보고서에서는 피크 소실을 단정적으로 표현하지 않는 것이 좋습니다.

좋지 않은 표현:

피크가 사라졌으므로 해당 phase는 존재하지 않는다.

더 안전한 표현:

측정된 XRD pattern에서 이전 데이터에서 관찰되던 일부 약한 피크가 명확하게 확인되지 않았다. 이는 시료량, 측정 조건, background 증가, preferred orientation 또는 결정성 저하의 영향 가능성이 있으며, 동일 조건의 반복 측정을 통해 확인이 필요하다.

또는 다음처럼 쓸 수 있습니다.

일부 minor peak가 background에 묻혀 검출되지 않을 가능성이 있어, 해당 phase의 부재를 단정하기는 어렵다. 관심 2θ 구간에 대한 장시간 scan 조건의 추가 측정이 권장된다.

핵심 정리

XRD 피크가 갑자기 사라지는 현상은 실제 phase 변화일 수도 있지만, 측정 조건이나 시료 준비 문제일 가능성도 큽니다.

핵심은 다음과 같습니다.

피크가 보이지 않는다고 해당 phase가 없다고 단정하면 안 된다.
시료량 부족과 packing 문제는 약한 피크 소실의 흔한 원인이다.
빠른 scan speed와 짧은 counting time은 minor peak 검출을 어렵게 한다.
높은 background는 약한 피크를 가릴 수 있다.
preferred orientation은 특정 피크만 약하게 만들 수 있다.
비정질화나 결정성 저하는 sharp peak를 실제로 약화시킬 수 있다.
holder와 기판 피크 영향도 반드시 확인해야 한다.
이전 데이터와 비교할 때는 측정 조건이 같은지 먼저 확인해야 한다.

XRD 피크 소실을 해석할 때 가장 중요한 것은 “사라졌다”는 현상을 바로 결론으로 연결하지 않는 것입니다. 반복 측정, 시료 준비 확인, 측정 조건 비교, reference pattern 검토를 순서대로 진행해야 피크가 실제로 사라진 것인지, 단지 보이지 않게 된 것인지 안정적으로 판단할 수 있습니다.
