XRD 불순물 피크란 무엇인가
XRD 불순물 피크는 시료의 주 결정상, 즉 main phase로 설명되지 않는 추가 피크를 의미합니다. 일반적으로 main phase의 reference pattern과 비교했을 때 남는 피크가 있고, 그 피크가 다른 phase의 reference pattern과 일치하면 불순물 또는 minor phase 가능성을 검토합니다.
예를 들어 주상이 Al2O3라고 판단되었는데, Al2O3 reference pattern으로 설명되지 않는 작은 피크가 반복적으로 나타난다면 다른 산화물, 반응 부산물, 미반응 원료, holder 피크 등을 확인해야 합니다.
중요한 점은 “남는 피크 = 불순물”이 아니라는 것입니다. 불순물 피크 판단은 여러 가능성을 배제한 뒤 신중하게 해야 합니다.
작은 피크를 바로 불순물로 단정하면 안 되는 이유
XRD 패턴에는 시료의 결정상 피크 외에도 다양한 신호가 섞일 수 있습니다. 특히 약한 피크는 noise나 background fluctuation과 구분이 어려운 경우가 많습니다.
작은 피크를 바로 불순물로 단정하면 다음과 같은 문제가 생길 수 있습니다.
- 실제 불순물이 아닌 holder 피크를 impurity로 오해함
- noise를 minor phase로 잘못 판단함
- main phase의 약한 피크를 불순물로 착각함
- 피크 겹침을 별도 phase로 잘못 해석함
- 보고서에서 과도한 단정 표현을 사용하게 됨
- 정량분석 결과가 왜곡될 수 있음
따라서 XRD 불순물 피크 판단에서는 피크의 위치, 반복성, S/N ratio, reference pattern, 시료 정보, holder 영향을 함께 확인해야 합니다.
1. 반복 측정에서 재현되는지 확인
불순물 피크를 판단할 때 가장 먼저 확인할 것은 반복성입니다. 같은 조건에서 다시 측정했을 때 같은 위치에 같은 피크가 나타나는지 확인해야 합니다.
반복 측정에서 피크가 계속 나타난다면 실제 시료 신호일 가능성이 높아집니다. 반대로 한 번만 보이고 반복 측정에서 사라진다면 noise나 일시적인 측정 변동일 가능성이 있습니다.
확인할 내용은 다음과 같습니다.
- 같은 2θ 위치에 반복적으로 나타나는가
- 피크 강도가 비슷하게 재현되는가
- 시료를 다시 packing해도 나타나는가
- 다른 측정 조건에서도 확인되는가
- background 대비 명확하게 구분되는가
특히 약한 피크는 한 번의 측정만으로 판단하지 않는 것이 좋습니다.
2. Holder 피크인지 확인
작은 피크가 보일 때 반드시 확인해야 하는 것이 sample holder 영향입니다. 시료량이 부족하거나 시료층이 얇으면 X-ray가 holder 또는 substrate까지 도달해 holder 피크가 나타날 수 있습니다.
Holder 피크가 의심되는 경우는 다음과 같습니다.
| 관찰 현상 | 가능 원인 |
|---|---|
| 소량 시료 측정에서 작은 피크가 나타남 | holder 피크 가능성 |
| blank holder에서도 같은 피크가 나타남 | holder 또는 substrate 신호 |
| 시료량을 늘리면 피크가 약해짐 | holder 영향 감소 |
| 다른 holder 사용 시 피크가 사라짐 | holder 기원 가능성 |
| 특정 holder에서 반복적으로 나타남 | holder 재질 영향 |
불순물 피크로 보고하기 전에 blank holder 측정 결과나 holder 재질 정보를 확인하는 것이 좋습니다.
3. Noise와 구분하기
XRD에서 약한 피크는 noise와 구분이 어려울 수 있습니다. 특히 background가 높거나 counting time이 짧은 조건에서는 작은 fluctuation이 피크처럼 보일 수 있습니다.
Noise와 실제 피크를 구분할 때는 다음을 확인합니다.
- 피크 모양이 주변 noise보다 명확한가
- 반복 측정에서도 같은 위치에 나타나는가
- 피크 폭이 주변 피크와 비슷한가
- S/N ratio가 충분한가
- background subtraction 후에도 유지되는가
- counting time을 늘렸을 때 더 명확해지는가
Noise는 불규칙하게 나타나는 경우가 많고, 반복 측정에서 위치와 모양이 일정하지 않을 수 있습니다. 반면 실제 결정상 피크는 특정 2θ 위치에서 재현성 있게 나타나는 경향이 있습니다.
4. Main phase의 약한 피크인지 확인
불순물처럼 보이는 작은 피크가 사실은 main phase의 약한 피크일 수도 있습니다. Reference pattern에서 상대강도가 낮은 피크는 실제 측정에서 작게 나타나기 때문에 불순물로 착각하기 쉽습니다.
따라서 먼저 main phase PDF card를 확인해야 합니다.
확인 순서는 다음과 같습니다.
- Main phase reference pattern의 모든 피크를 확인한다.
- 작은 피크 위치가 main phase의 약한 피크와 일치하는지 본다.
- Kα2 또는 peak splitting 가능성을 확인한다.
- 피크 겹침으로 인해 모양이 달라졌는지 확인한다.
- 상대강도 차이가 preferred orientation 때문인지 검토한다.
Main phase로 설명 가능한 피크라면 불순물로 따로 해석하지 않는 것이 좋습니다.
5. Reference pattern과 후보상 비교
작은 피크가 main phase로 설명되지 않고 반복성도 있다면, 그다음에는 불순물 후보상을 reference pattern과 비교해야 합니다.
이때 중요한 것은 피크 하나만 맞는지, 여러 피크가 함께 맞는지입니다. 작은 피크 하나만으로 minor phase를 단정하는 것은 위험합니다.
불순물 후보상 비교 시 확인할 점은 다음과 같습니다.
- 후보상의 주요 피크가 실제 패턴에 보이는가
- 작은 피크 위치가 reference pattern과 일치하는가
- 다른 강한 피크가 있어야 하는데 보이지 않는 것은 아닌가
- 시료 조성과 후보상이 화학적으로 가능한가
- 합성 조건상 생성될 수 있는 phase인가
- 열처리나 산화, 수화에 의해 생길 수 있는가
특히 후보상의 strongest peak는 실제 패턴에서도 보일 가능성이 높습니다. Reference pattern에서 가장 강한 피크가 실제 데이터에 전혀 없다면 해당 후보상은 신중하게 봐야 합니다.
6. 피크 겹침 가능성 확인
XRD에서는 서로 다른 phase의 피크가 같은 2θ 부근에서 겹칠 수 있습니다. 또는 main phase의 피크 어깨 부분에 작은 피크가 붙어 있는 것처럼 보일 수도 있습니다.
피크 겹침이 의심되는 경우는 다음과 같습니다.
- 피크가 비대칭으로 보임
- main peak 옆에 shoulder가 있음
- peak fitting 시 두 개 이상의 피크로 분리됨
- reference pattern상 가까운 위치에 여러 피크가 있음
- 결정성이 낮아 피크 폭이 넓음
이 경우 단순히 눈으로만 판단하기보다 peak fitting이나 고해상도 측정 조건을 검토하는 것이 좋습니다.
7. 측정 조건과 S/N ratio 확인
불순물 피크는 대부분 약하게 나타납니다. 따라서 측정 조건이 충분하지 않으면 실제 피크를 놓치거나 noise를 피크로 오해할 수 있습니다.
Minor phase 판단이 중요한 경우에는 다음 조건을 확인하는 것이 좋습니다.
- scan speed가 너무 빠르지 않은가
- counting time이 충분한가
- step size가 너무 크지 않은가
- background가 너무 높지 않은가
- sample holder 영향이 큰가
- 시료량이 충분한가
- 관심 구간을 정밀 측정했는가
불순물 피크가 의심되는 2θ 구간만 느린 scan과 긴 counting time으로 다시 측정하면 판단이 쉬워질 수 있습니다.

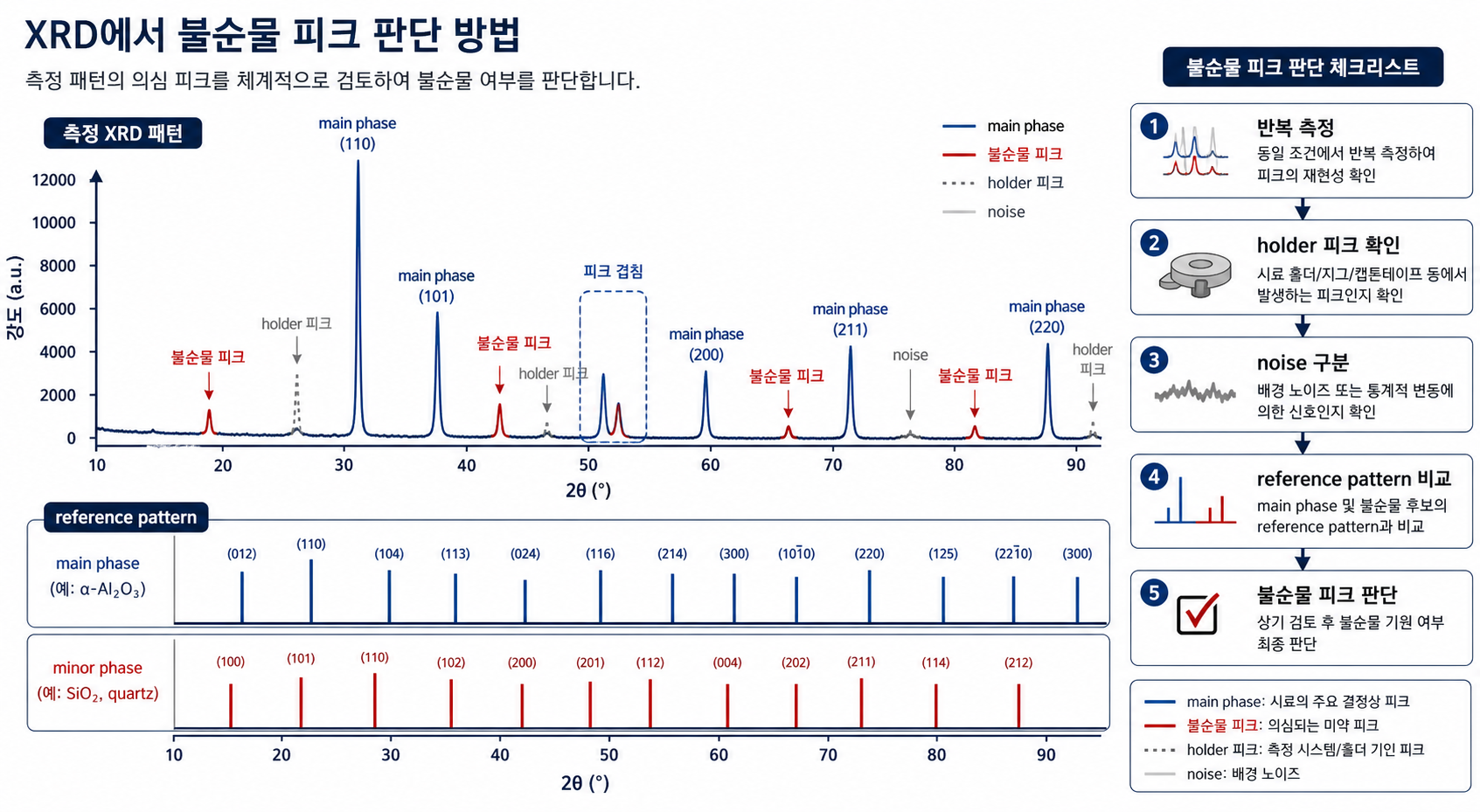

XRD 불순물 피크 판단 순서
실무에서는 아래 순서로 확인하는 것이 좋습니다.
- 작은 피크가 반복 측정에서 재현되는지 확인한다.
- Main phase reference pattern으로 설명 가능한지 본다.
- Holder 피크 또는 substrate 피크 가능성을 확인한다.
- Noise와 S/N ratio를 확인한다.
- 피크 겹침 또는 shoulder 가능성을 본다.
- 불순물 후보상의 reference pattern과 비교한다.
- 후보상의 주요 피크가 실제로 함께 보이는지 확인한다.
- 시료 조성과 합성 조건상 가능한 phase인지 판단한다.
- 필요하면 관심 구간을 정밀 조건으로 재측정한다.
이 과정을 거치면 불순물 피크를 더 안정적으로 판단할 수 있습니다.
보고서 작성 시 표현 예시
XRD 보고서에서는 작은 피크를 단정적으로 쓰기보다 가능성을 구분해 표현하는 것이 좋습니다.
예를 들어 다음처럼 작성할 수 있습니다.
측정된 XRD pattern에서 main phase로 설명되지 않는 약한 피크가 2θ = ○○° 부근에서 관찰되었다. 해당 피크는 반복 측정에서 재현될 경우 minor phase 가능성이 있으나, sample holder 피크 또는 noise 영향도 함께 검토할 필요가 있다.
불순물 후보상이 어느 정도 확인된 경우에는 다음처럼 쓸 수 있습니다.
주요 phase 외에 일부 약한 피크가 ○○ phase의 reference pattern과 부분적으로 일치하여 minor phase 존재 가능성이 있다. 다만 해당 피크의 intensity가 낮아 정량적 해석에는 주의가 필요하다.
판단이 어려울 때는 다음 표현이 안전합니다.
관찰된 약한 피크는 S/N ratio가 낮아 불순물 phase로 단정하기 어렵다. 명확한 판단을 위해서는 반복 측정 및 관심 구간의 정밀 scan이 권장된다.
핵심 정리
XRD 불순물 피크 판단은 작은 피크 하나를 보고 바로 impurity로 결론 내리는 작업이 아닙니다. 반복성, holder 영향, noise, main phase의 약한 피크, reference pattern 비교를 모두 확인해야 합니다.
핵심은 다음과 같습니다.
- 작은 피크가 보인다고 모두 불순물은 아니다.
- 반복 측정에서 같은 위치에 재현되는지 먼저 확인한다.
- Sample holder 피크와 substrate 피크를 배제해야 한다.
- Noise와 약한 피크는 S/N ratio를 기준으로 구분한다.
- Main phase의 약한 피크일 가능성도 확인해야 한다.
- 불순물 후보상은 피크 하나가 아니라 여러 피크 일치로 판단해야 한다.
- 보고서에서는 단정 표현보다 가능성을 구분해 쓰는 것이 안전하다.
XRD 분석에서 불순물 피크를 정확히 판단하려면 측정 패턴만 보는 것이 아니라 시료 정보, holder, 측정 조건, reference pattern을 함께 봐야 합니다. 이 과정을 거치면 minor phase 여부를 더 신뢰성 있게 해석할 수 있습니다.
