XRD 분석 전 시료 정보가 중요한 이유
XRD는 시료의 결정 구조, 결정상, 결정성, 피크 위치, 피크 폭, 불순물 여부 등을 확인하는 분석입니다. 하지만 XRD 패턴만 보고 모든 정보를 완벽하게 판단하기는 어렵습니다.
분석자가 시료 정보를 알고 있으면 다음과 같은 판단이 쉬워집니다.
| 제공 정보 | 분석에 도움이 되는 이유 |
|---|---|
| 시료 조성 | 가능한 결정상 후보를 좁힐 수 있음 |
| 시료 형태 | 분말, 벌크, 박막에 따라 측정 조건 선택 |
| 열처리 이력 | 결정화, 상전이, 산화 가능성 판단 |
| 측정 목적 | 정성분석, 정량분석, 결정성 확인 등 방향 설정 |
| 예상 상 | PDF card 검색과 피크 매칭에 도움 |
| 안전 정보 | 독성, 방사성, 발화성 시료 취급 안전 확보 |
XRD 분석은 단순히 장비에 시료를 넣고 패턴을 얻는 작업이 아닙니다. 시료 정보가 충분해야 측정 조건을 적절히 설정하고, 결과 해석도 더 정확해집니다.

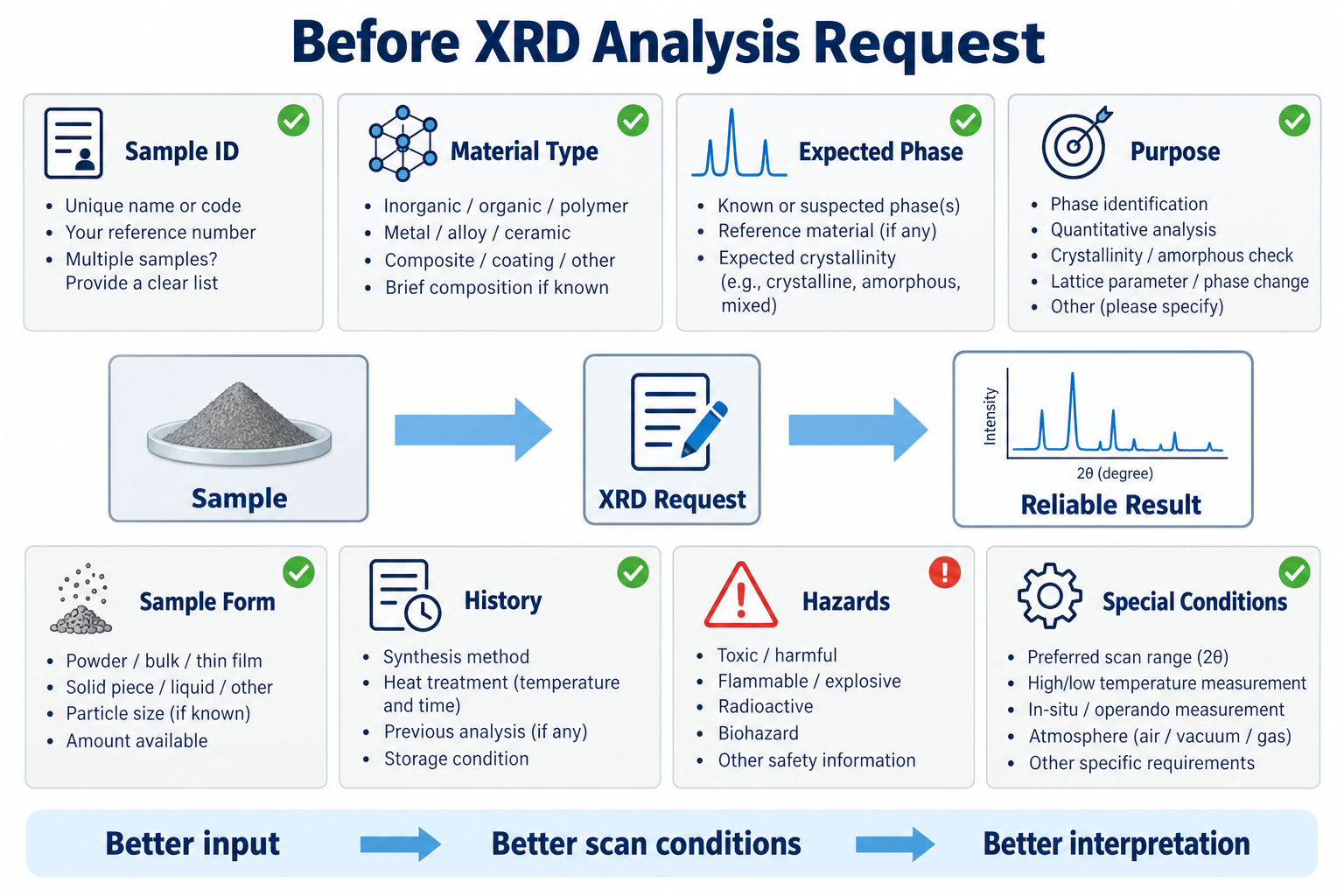

1. 시료명과 시료 ID를 명확히 정리하기
가장 먼저 정리해야 할 정보는 시료명과 시료 ID입니다. 여러 개의 시료를 동시에 의뢰할 경우 시료명이 불명확하면 결과 파일과 실제 시료가 뒤바뀔 위험이 있습니다.
좋은 시료명은 다음 조건을 만족해야 합니다.
| 항목 | 예시 |
| 고유한 이름 | Sample_A, Batch_01, HT500_2h |
| 처리 조건 포함 | 400C_1h, 700C_air, dried_120C |
| 반복 시료 구분 | A1, A2, A3 |
| 의뢰서와 용기 표기 일치 | 시료병 라벨과 의뢰서 이름 동일 |
예를 들어 다음과 같이 정리하면 좋습니다.
Sample_01: 합성 직후 분말
Sample_02: 500도 2시간 열처리 분말
Sample_03: 700도 2시간 열처리 분말
이렇게 정리하면 XRD 결과를 비교할 때도 훨씬 편합니다.
2. 시료의 대략적인 조성 또는 물질 종류
XRD 정성분석에서 조성 정보는 매우 중요합니다. 시료가 산화물인지, 금속인지, 세라믹인지, 고분자인지, 복합재인지에 따라 검색해야 할 결정상 후보가 달라집니다.
시료의 정확한 조성을 모르는 경우에도 가능한 범위에서 정보를 제공하는 것이 좋습니다.
| 정보 수준 | 작성 예시 |
| 정확한 조성 | TiO2, Al2O3, LiFePO4 |
| 대략적 조성 | Fe-Ni계 합금, Si-Al-O계 산화물 |
| 원소 정보만 있음 | Ca, P, O 포함 시료 |
| 모름 | 합성 부산물로 조성 미상, EDS 결과 있음 |
조성을 모른다고 해서 분석이 불가능한 것은 아닙니다. 하지만 아무 정보도 없으면 PDF card 검색 범위가 너무 넓어지고, 잘못된 상을 후보로 선택할 가능성이 커집니다.
3. 예상되는 결정상 또는 확인하고 싶은 상
XRD 분석 의뢰 시 예상되는 결정상이나 확인하고 싶은 상을 함께 전달하면 해석 정확도가 올라갑니다.
예를 들어 다음과 같이 쓸 수 있습니다.
“Anatase TiO2 형성 여부 확인”
“LiFePO4 주상 형성 여부 확인”
“열처리 후 α-Al2O3 전환 여부 확인”
“불순물로 NiO가 있는지 확인”
“비정질인지 결정질인지 확인”
예상 상을 제공한다고 해서 분석자가 그 상만 억지로 맞추는 것은 아닙니다. 오히려 가능한 후보를 먼저 검토하고, 실제 XRD 패턴과 맞는지 더 신중하게 판단할 수 있습니다.
4. 분석 목적을 구체적으로 적기
XRD 분석 목적은 측정 조건과 해석 범위를 결정하는 핵심 정보입니다. 목적이 다르면 같은 시료라도 측정 조건이 달라질 수 있습니다.
| 분석 목적 | 설명 |
| 정성분석 | 어떤 결정상이 있는지 확인 |
| 불순물 확인 | 소량의 secondary phase 확인 |
| 결정성 확인 | 결정질, 비정질, 저결정성 여부 확인 |
| 열처리 전후 비교 | 상전이, 결정화, 피크 변화 확인 |
| 결정립 크기 비교 | 피크 폭 변화를 통해 상대 비교 |
| 박막 분석 | 박막층 피크 확인, 기판 영향 고려 |
| 배향성 확인 | preferred orientation 여부 검토 |
나쁜 의뢰 예시는 다음과 같습니다.
“XRD 분석 부탁드립니다.”
좋은 의뢰 예시는 다음과 같습니다.
“합성 분말에서 목표 결정상 형성 여부와 불순물 피크 존재 여부를 확인하고 싶습니다.”
“열처리 온도에 따라 결정성이 증가하는지 비교하고 싶습니다.”
“박막 시료에서 기판 피크를 제외하고 박막층 피크가 확인되는지 보고 싶습니다.”
5. 시료 형태를 정확히 전달하기
XRD는 시료 형태에 따라 측정 방식이 달라질 수 있습니다. 분말인지, 벌크인지, 박막인지, 코팅층인지, 소량 시료인지 반드시 알려주는 것이 좋습니다.
| 시료 형태 | 전달해야 할 정보 |
| 분말 | 입도, 양, 흡습성, 분쇄 가능 여부 |
| 벌크 | 크기, 두께, 표면 평탄도 |
| 박막 | 기판 종류, 박막 두께, 코팅 방향 |
| 코팅 시료 | 코팅층 두께, 기판 재질 |
| 소량 시료 | 사용 가능한 양, 손실 가능 여부 |
| 공기 민감 시료 | 대기 노출 가능 여부 |
특히 박막이나 코팅 시료는 일반 분말 XRD 조건으로 측정하면 기판 피크가 강하게 나타나 원하는 정보를 얻기 어려울 수 있습니다. 이 경우 grazing incidence XRD 같은 조건이 필요할 수 있습니다.
6. 합성, 열처리, 보관 이력 정리하기
시료의 이력은 XRD 해석에 매우 중요합니다. 같은 조성의 시료라도 합성 방법, 열처리 온도, 냉각 방식, 보관 조건에 따라 결정상이 달라질 수 있습니다.
정리하면 좋은 정보는 다음과 같습니다.
| 이력 정보 | 예시 |
| 합성 방법 | sol-gel, solid-state reaction, hydrothermal |
| 열처리 온도 | 500도, 700도, 900도 |
| 열처리 시간 | 1시간, 2시간, 10시간 |
| 분위기 | air, N2, Ar, vacuum, reducing atmosphere |
| 냉각 조건 | furnace cooling, quenching |
| 보관 조건 | 대기 보관, 진공 보관, 습도 노출 |
예를 들어 수화물이나 산화되기 쉬운 시료는 보관 조건에 따라 XRD 패턴이 달라질 수 있습니다. 열처리 시료는 온도와 시간이 결정화 정도와 상전이에 직접적인 영향을 줍니다.
7. 시료의 안전 정보 제공하기
시료가 위험성을 가질 수 있다면 반드시 미리 알려야 합니다. XRD 분석자는 시료를 직접 취급하고 holder에 올려야 하기 때문에 안전 정보는 매우 중요합니다.
다음 정보는 반드시 전달하는 것이 좋습니다.
| 안전 정보 | 예시 |
| 독성 여부 | 중금속, 유해 분말 |
| 흡입 위험 | 미세 분말, 나노 분말 |
| 발화성 | 공기 중 발화 가능 물질 |
| 반응성 | 수분 또는 산소와 반응 |
| 방사성 여부 | 방사성 물질 포함 |
| 생물학적 위험 | 바이오 시료, 오염 가능 시료 |
안전 정보는 분석 결과보다 우선입니다. 위험성을 숨기거나 누락하면 장비 오염, 작업자 노출, 실험실 사고로 이어질 수 있습니다.
8. 원하는 측정 조건이 있다면 미리 적기
일반적인 XRD 분석은 보통 표준 조건으로 진행됩니다. 하지만 특정 목적이 있다면 원하는 측정 조건을 미리 요청할 수 있습니다.
예를 들어 다음과 같은 조건입니다.
| 조건 | 예시 |
| 2θ 범위 | 10~80도, 20~60도 |
| scan speed | 느린 scan으로 약한 피크 확인 |
| step size | 미세한 피크 분리를 위해 작게 설정 |
| 반복 측정 | 재현성 확인 목적 |
| low angle 측정 | 층상 구조, 박막, mesoporous 물질 확인 |
| GI-XRD | 박막층 분석 |
| 고온 XRD | 온도 변화에 따른 상전이 확인 |
단, 측정 조건을 너무 좁게 지정하면 중요한 피크를 놓칠 수 있습니다. 특별한 이유가 없다면 분석 목적을 먼저 설명하고, 조건은 분석자와 상의하는 것이 좋습니다.
XRD 분석 의뢰 전 체크리스트
아래 항목을 정리해두면 XRD 의뢰 품질이 크게 좋아집니다.
| 항목 | 작성 예시 |
| 시료명 | HT500_2h, Sample_A |
| 시료 개수 | 총 3개 |
| 시료 형태 | 분말, 벌크, 박막, 코팅 |
| 대략적 조성 | TiO2, Fe-Ni alloy, Si-Al-O계 |
| 예상 결정상 | anatase, rutile, spinel 등 |
| 분석 목적 | 정성분석, 불순물 확인, 결정성 비교 |
| 처리 이력 | 500도 2시간 air 열처리 |
| 보관 상태 | 대기 보관, 진공 보관, 습기 노출 |
| 시료량 | 약 100 mg, 소량만 가능 |
| 안전 정보 | 독성, 발화성, 흡습성 여부 |
| 요청 조건 | 측정 범위, 느린 scan, GI-XRD 등 |
실제 의뢰서 작성 예시
아래처럼 작성하면 분석자가 이해하기 쉽습니다.
시료명: TiO2_HT500
시료 형태: 분말
시료량: 약 200 mg
대략적 조성: TiO2
처리 이력: sol-gel 합성 후 500도에서 2시간 air 분위기 열처리
분석 목적: anatase TiO2 형성 여부 확인 및 rutile 상 존재 여부 확인
예상 상: anatase, rutile
특이사항: 분말 입자가 미세하므로 흡입 주의 필요
요청 조건: 일반 powder XRD 조건, 가능하면 10~80도 범위 측정
박막 시료라면 다음처럼 작성할 수 있습니다.
시료명: ZnO_film_Si
시료 형태: Si 기판 위 ZnO 박막
기판 정보: Si wafer
박막 두께: 약 500 nm
처리 이력: sputtering 증착 후 400도 annealing
분석 목적: ZnO 박막 결정성 및 preferred orientation 확인
특이사항: 기판 피크가 강할 수 있음
요청 조건: 가능하면 GI-XRD 또는 박막 분석 조건 검토 요청
의뢰할 때 피해야 할 표현
XRD 분석 의뢰 시 너무 막연한 표현은 피하는 것이 좋습니다.
| 피해야 할 표현 | 더 좋은 표현 |
| 그냥 XRD 찍어주세요 | 목표 결정상 형성 여부를 확인하고 싶습니다 |
| 뭔지 봐주세요 | Ca, P, O 기반 시료이며 가능한 결정상을 확인하고 싶습니다 |
| 피크 분석해주세요 | 주피크 위치와 불순물 피크 여부를 확인하고 싶습니다 |
| 비정질인지 봐주세요 | 결정질 피크 유무와 amorphous hump 여부를 확인하고 싶습니다 |
| 조건은 알아서 해주세요 | 일반 조건으로 측정하되 약한 피크 확인이 필요합니다 |
분석자가 알아서 판단할 수 있는 부분도 있지만, 의뢰 목적이 명확할수록 결과 해석의 방향이 좋아집니다.
결론
XRD 분석 의뢰 전에는 단순히 시료만 보내는 것이 아니라, 시료에 대한 기본 정보를 함께 정리하는 것이 중요합니다. 시료명, 조성, 예상 결정상, 분석 목적, 시료 형태, 처리 이력, 안전 정보가 정리되어 있으면 측정 조건 설정과 결과 해석이 훨씬 정확해집니다.
특히 XRD는 피크 위치와 패턴을 기반으로 해석하는 분석이기 때문에, 시료 배경 정보가 부족하면 잘못된 PDF card를 선택하거나 중요한 불순물 피크를 놓칠 수 있습니다.
좋은 XRD 결과는 좋은 시료 준비와 좋은 정보 전달에서 시작됩니다. 분석 의뢰 전 체크리스트를 간단히 작성해두면, 같은 분석 비용과 시간으로 더 신뢰도 높은 결과를 얻을 수 있습니다.
핵심 요약
XRD 의뢰 전에는 시료명, 조성, 형태, 분석 목적을 반드시 정리하는 것이 좋다.
예상 결정상이나 확인하고 싶은 상을 알려주면 정성분석 정확도가 올라간다.
분말, 벌크, 박막, 코팅 시료는 측정 방식이 다를 수 있다.
열처리 온도, 시간, 분위기, 보관 조건은 XRD 패턴 해석에 중요하다.
독성, 발화성, 흡습성 등 안전 정보는 반드시 제공해야 한다.
의뢰 목적이 명확할수록 측정 조건과 결과 해석이 좋아진다.
